Стальной лист в грузоподъемном оборудовании (мостовые краны) : выбор, стандарты и скрытые нюансы ООО "ХК "Локус"
Когда мы говорим о надежности мостового крана, будь то однобалочная или двухбалочная конструкция, первое, что приходит на ум, это металл. Именно сталь несет на себе всю ответственность: вес груза, динамические нагрузки, ветровые воздействия, температурные перепады и тысячи циклов работы. В этой статье инженеры «ХК «Локус» делятся опытом выбора стального листа, разбирают реальные сертификаты качества и объясняют, почему даже доля процента легирующих элементов может решить судьбу оборудования.

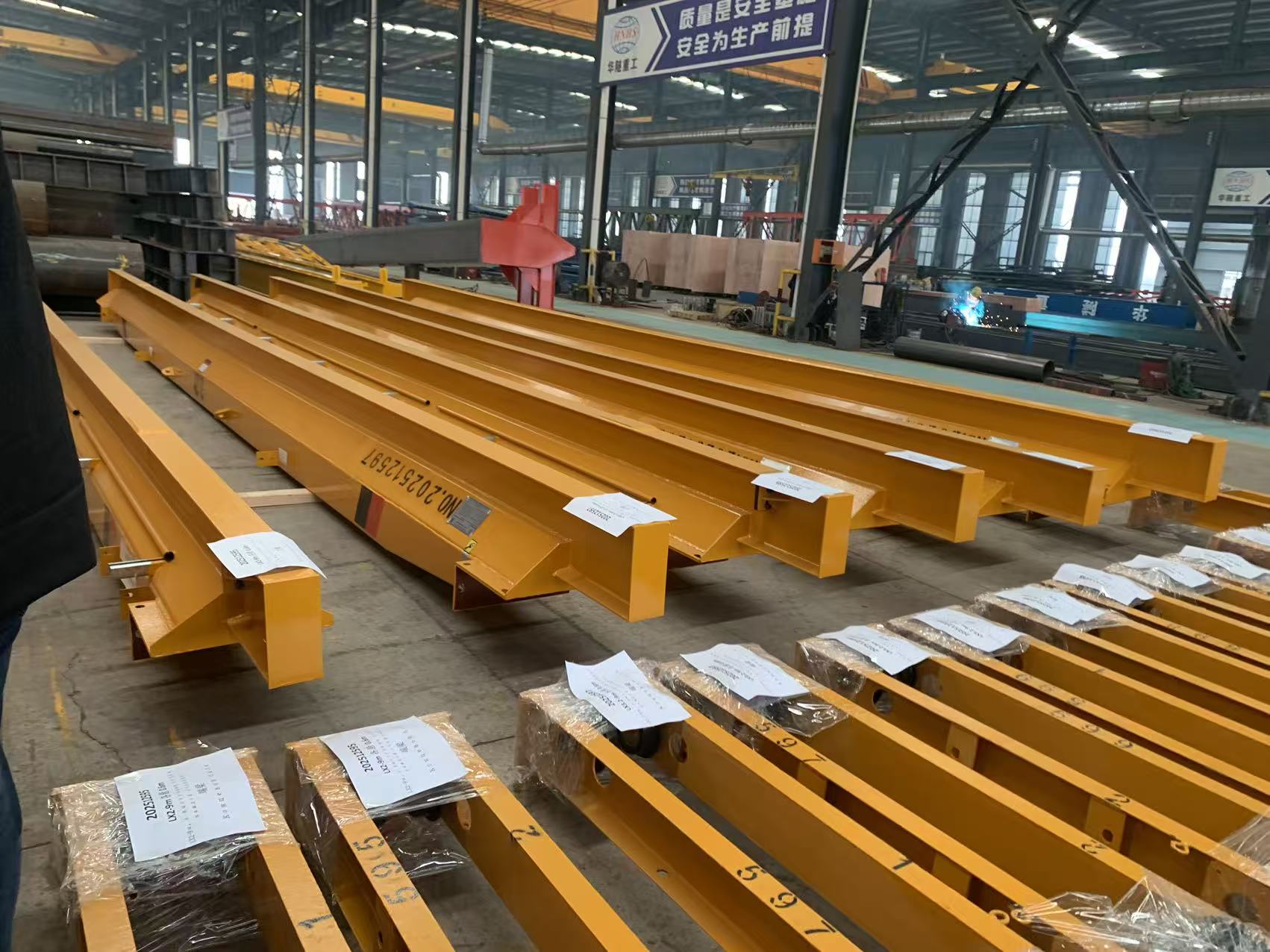

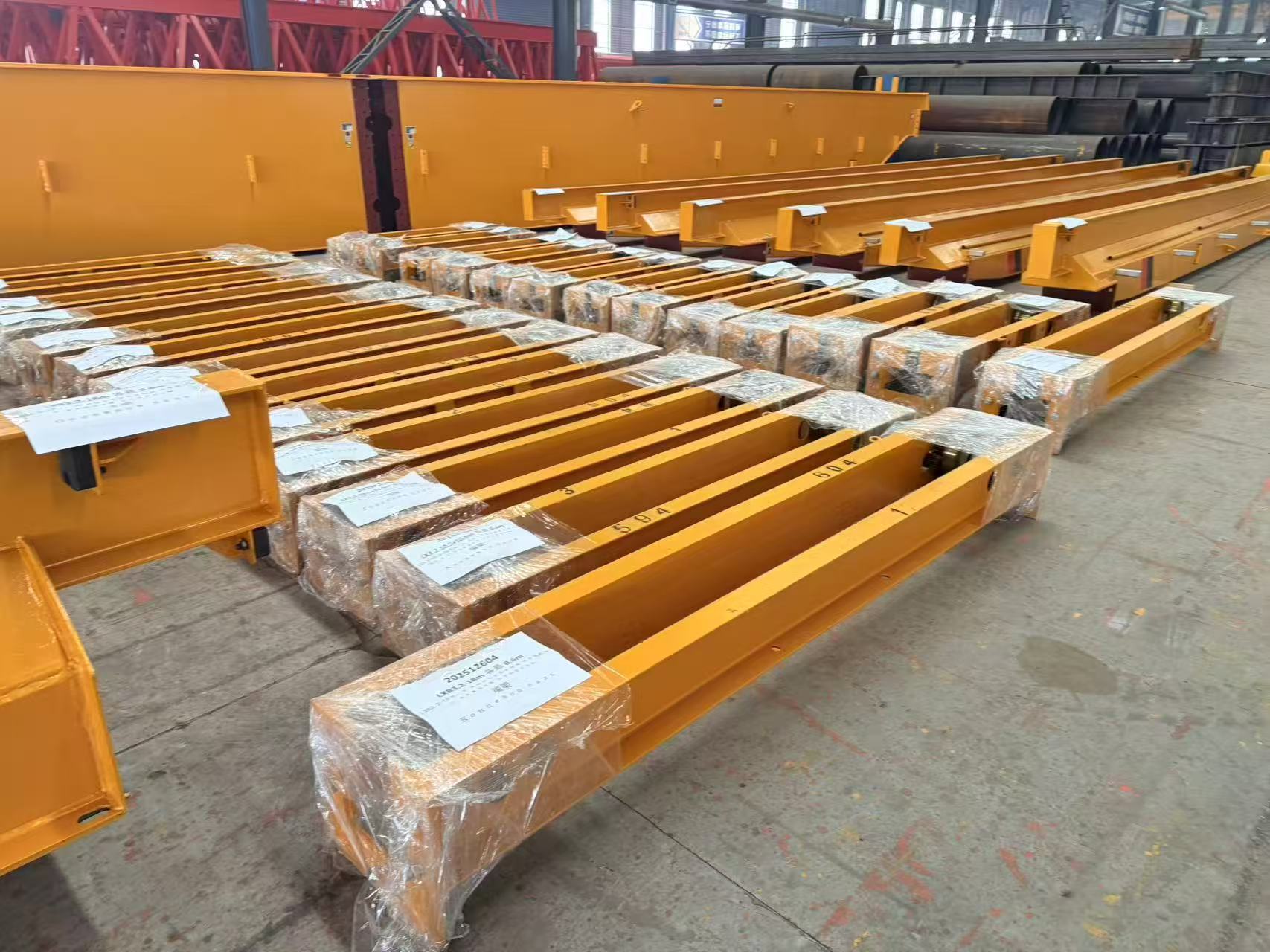

Недавно мы осуществляли поставку мостовых кранов на территорию российского производства. Марки стали данной партии соответствовали сертификату качества на стальной лист марки Q355B. На первый взгляд это обычный документ, но для наших специалистов он стал кладезем информации, сегодня мы поделимся ей с вами. Рассмотрим одну из плавок. Этот лист толщиной двадцать миллиметров показал предел текучести пятьсот двадцать пять мегапаскалей при относительном удлинении двадцать один процент. Химический состав включает 0,13 процента углерода, 0,20 процента кремния и 0,86 процента марганца. Что это значит для краностроения? Предел текучести пятьсот двадцать пять мегапаскалей — это значительно выше минимальных требований ГОСТ 6713-75 для мостовых конструкций, которые составляют всего триста сорок пять мегапаскалей. Такой запас прочности позволяет нам проектировать краны с повышенной грузоподъемностью без увеличения металлоемкости, что особенно важно при создании оборудования для тяжелой промышленности. Содержание углерода всего 0,13 процента говорит о том, что это низкоуглеродистая сталь, которая отлично сваривается. Для нас и нашего Завода, как для производителей, это критически важно, поскольку мы ежедневно варим сотни метров швов при изготовлении крановых балок.
Марка стали Q355B, которую мы часто используем в наших проектах, является аналогом российских сталей 09Г2С и 345ГН, однако между ними есть существенные различия. Предел текучести у Q355B может достигать пятисот двадцати пяти мегапаскалей, тогда как у 09Г2С он редко превышает триста сорок пять мегапаскалей. Углеродный эквивалент CEV у китайской стали составляет от 0,28 до 0,33, что обеспечивает лучшую свариваемость по сравнению с российским аналогом, где этот показатель колеблется от 0,32 до 0,38. Но самое впечатляющее отличие — это ударная вязкость. В том самом сертификате, который мы анализировали, значения ударной вязкости достигали ста пятидесяти восьми джоулей при минус двадцати градусах Цельсия. Это почти в два раза выше требований Ростехнадзора для кранов, работающих на открытом воздухе в умеренном климате. Такая хладостойкость позволяет нам гарантировать безопасную эксплуатацию нашего оборудования даже в суровых зимних условиях.
Особого внимания заслуживает влияние микроэлементов на ресурс крана. В том же сертификате мы видим присутствие ниобия в количестве от 0,002 до 0,003 процента, который обеспечивает измельчение зерна и повышение вязкости металла. Ванадий в концентрации от 0,047 до 0,056 процента создает эффект дисперсионного упрочнения, а титан в количестве от 0,026 до 0,032 процента связывает азот и защищает сталь от старения. Даже хром в микродозах от 0,008 до 0,009 процента играет свою роль, повышая коррозионную стойкость материала. Эти микродобавки — не просто цифры в сертификате. Для крана, работающего в цехе с агрессивной средой, например, в производстве минеральных удобрений или в химической промышленности, именно хром и титан могут продлить срок службы металлоконструкции на пять-семь лет сверх нормативного.
Важно отметить, что ООО «ХК «Локус» является официальным дилером завода-производителя грузоподъемного оборудования в Китае, что дает нам прямой доступ к высококачественному металлопрокату и готовым крановым конструкциям. В зависимости от условий эксплуатации и требований заказчика мы используем стали марок Q355B и Q235 для производства мостовых кранов. Q235 применяется для менее ответственных элементов и облегченных конструкций, работающих в щадящих режимах с невысокой интенсивностью нагрузок, тогда как Q355B — это наш выбор для тяжелых условий эксплуатации, интенсивной работы и значительных грузопотоков. Такое сочетание материалов позволяет нам оптимально балансировать между стоимостью оборудования и его надежностью, предлагая заказчикам именно то решение, которое наилучшим образом соответствует их производственным задачам. Разработанные и поставленные нами краны уже успешно эксплуатируются на многих производственных площадках в России, и наши заказчики активно пользуются этим оборудованием, подтверждая его надежность и эффективность в реальных условиях работы.

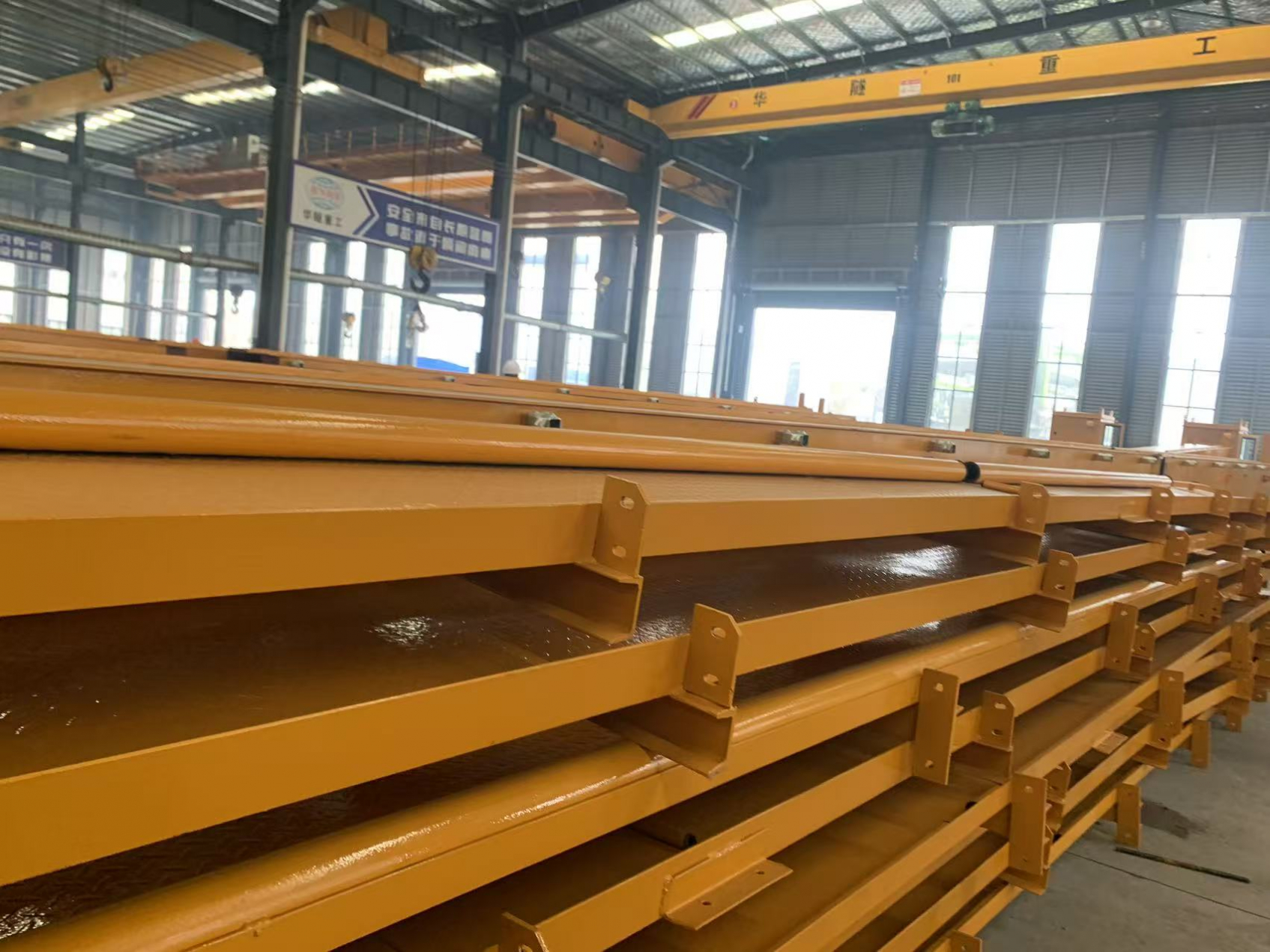

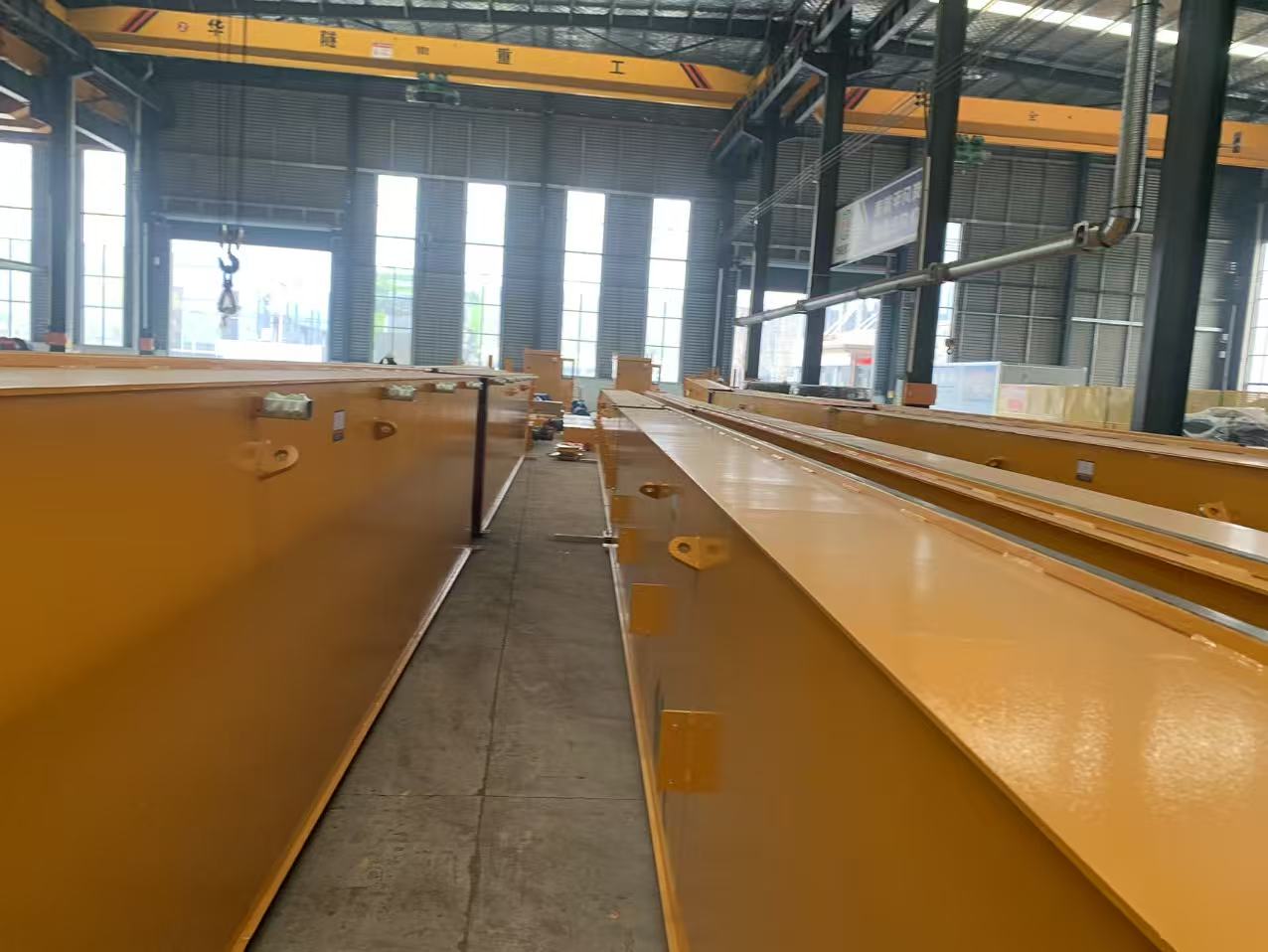

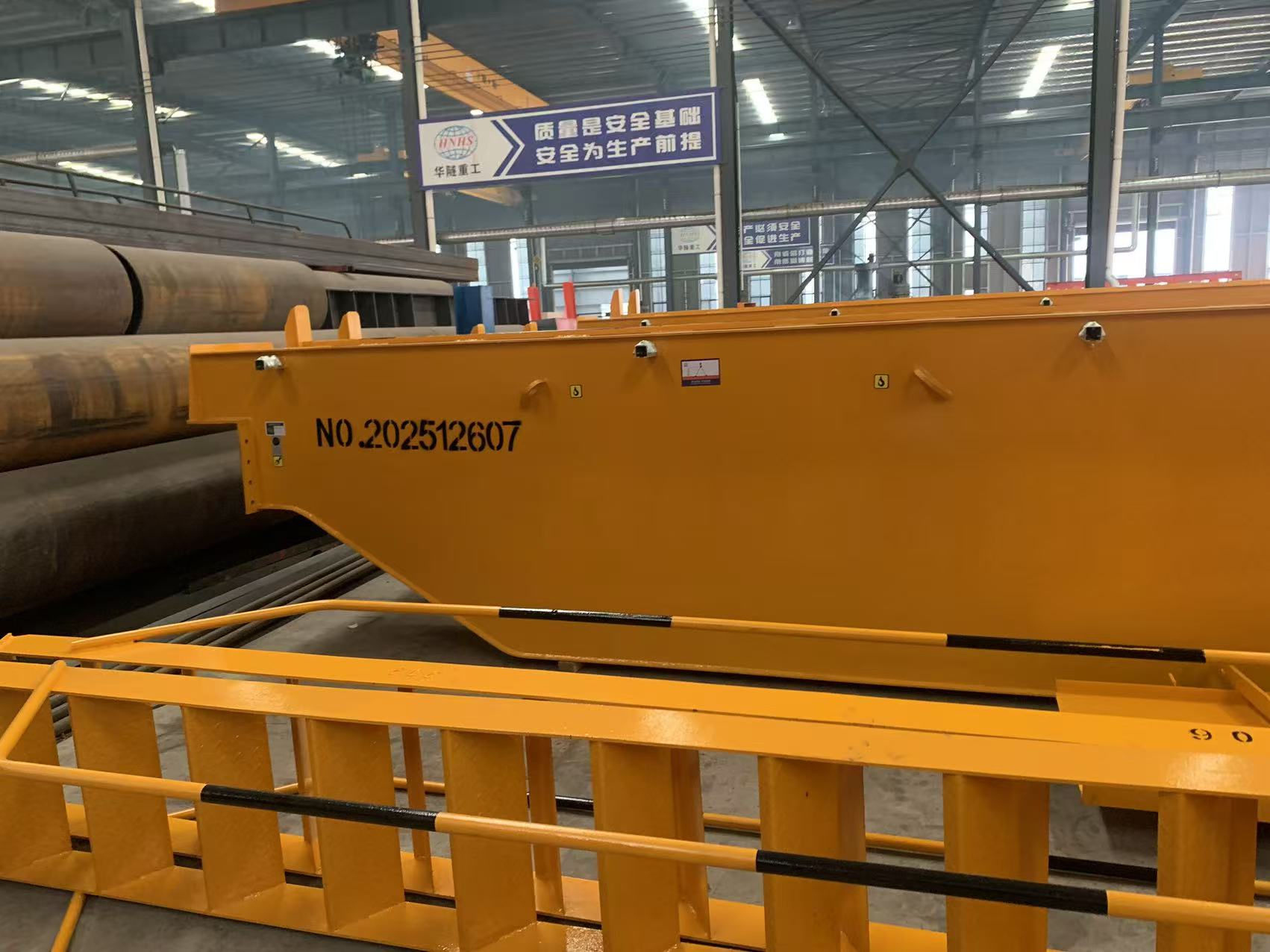

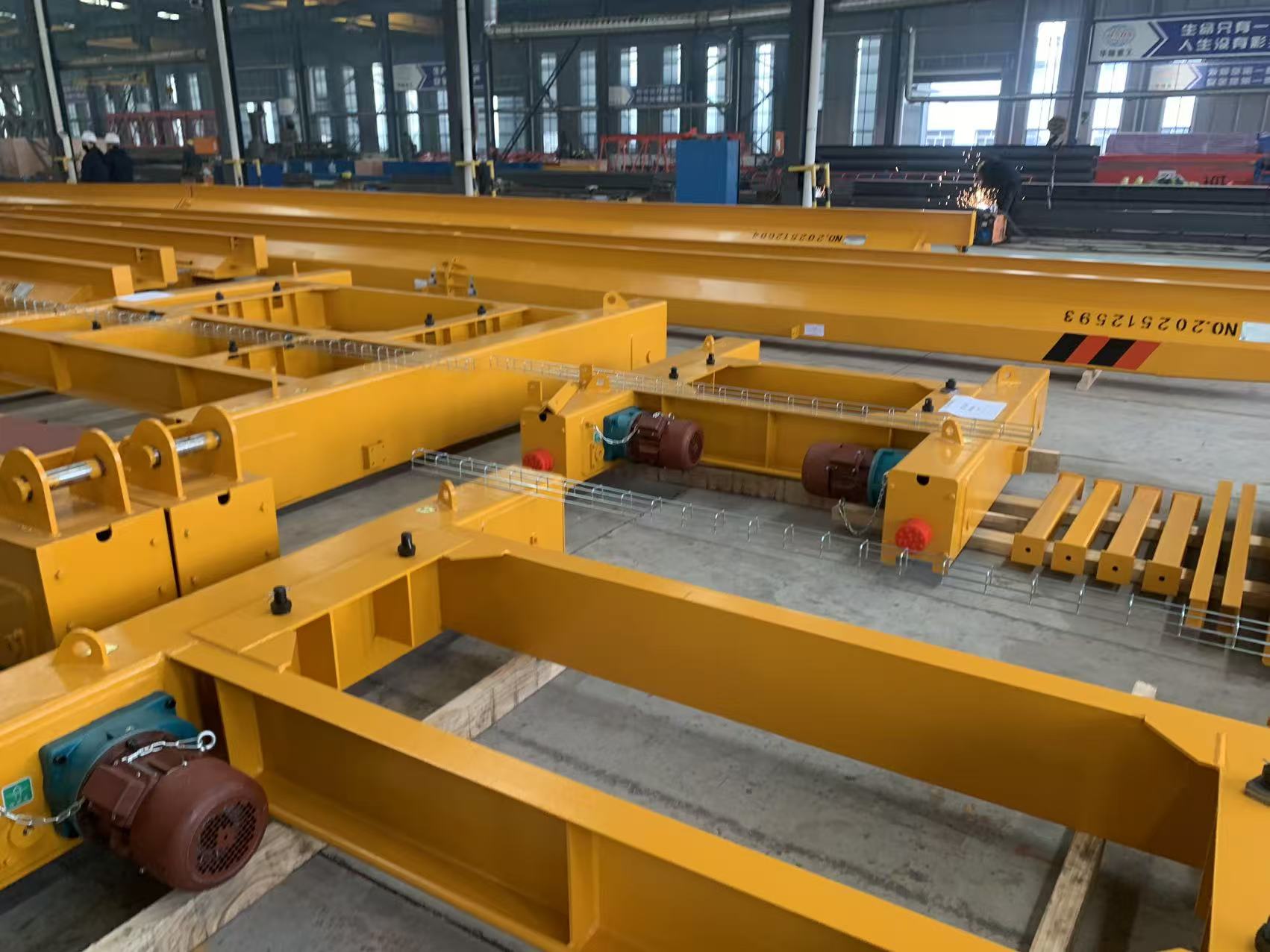

При проектировании однобалочных и двухбалочных кранов мы предъявляем разные требования к стали. Для однобалочных кранов, где основная нагрузка — это изгиб балки, нам требуется сталь с высоким пределом текучести при относительно небольшой толщине листа. Например, для пролета пятнадцать метров мы используем лист толщиной двадцать-двадцать пять миллиметров из стали Q355B. Для двухбалочных кранов ситуация сложнее. Здесь возникает сложное напряженно-деформированное состояние, и важна не только прочность, но и усталостная долговечность материала. В этом случае критическим становится углеродный эквивалент CEV, который должен быть ниже 0,4, чтобы избежать хрупких разрушений в зонах сварных швов, подвергающихся циклическим нагрузкам. Из нашей практики можно привести показательный случай. При проектировании крана грузоподъемностью пятьдесят тонн для горно-обогатительного комбината мы специально выбрали сталь с углеродным эквивалентом всего 0,29 из партии Y245006317. Наши расчеты показали, что ресурс металлоконструкции до появления усталостных трещин составит двадцать пять лет вместо нормативных двадцати, что дало заказчику существенную экономию на ремонтах и обслуживании.

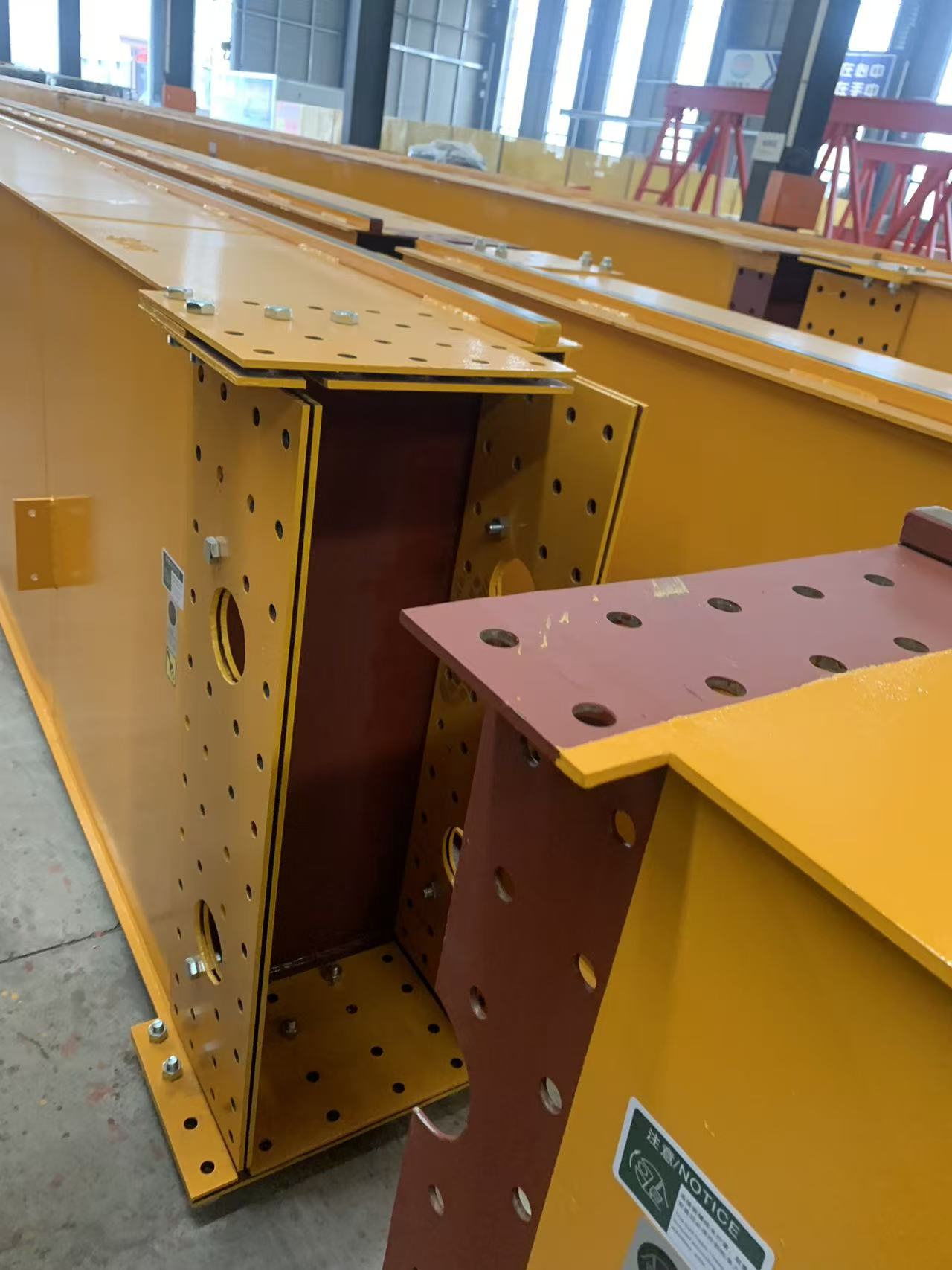

Когда на Завод приходит новая партия металла, наши специалисты проводят тщательный визуальный осмотр каждого листа. Мы проверяем отсутствие расслоения на кромках, которое может свидетельствовать о нарушении технологии прокатки. Мы контролируем волнистость поверхности — если она превышает два миллиметра на один метр длины, лист отправляется в брак, поскольку это создаст серьезные проблемы при сборке и сварке конструкций. Мы даже обращаем внимание на цвет окалины: синеватый оттенок говорит о перегреве металла в процессе прокатки, и такой лист может оказаться хрупким, несмотря на удовлетворительные сертификатные данные. В том сертификате, про который мы сегодня говорим, все листы имели отметку о соответствии по испытанию на изгиб на сто восемьдесят градусов. Это значит, что металл обладает достаточной пластичностью и выдержит гибку при изготовлении коробчатых балок сложной формы.
Существует распространенный миф о том, что китайская сталь — это дешево и некачественно. На практике современные китайские государственные стандарты GB/T гармонизированы с международными требованиями, и лист Q355B от крупных производителей, таких как «Пуян Айрон энд Стил», проходит обязательный ультразвуковой контроль и имеет сертификаты, признаваемые в Российской Федерации. Другой миф заключается в том, что все листы в пределах одной партии абсолютно одинаковы. Реальность такова, что даже в рамках одного сертификата мы наблюдаем технологический разброс параметров. Предел текучести может варьироваться от четырехсот девяноста девяти до пятисот двадцати пяти мегапаскалей, а ударная вязкость — от ста тридцати семи до ста пятидесяти восьми джоулей. Именно поэтому мы всегда заказываем металл с индивидуальным паспортом на каждую партию и проводим входной контроль каждой поставки, не полагаясь слепо на документы. Особенно показательной в этом смысле является партия Y245006319, где углеродный эквивалент Pcm составил идеальные 0,19. Это одна из лучших сталей для сварных конструкций, которые мы встречали за последний год работы. И тот факт, что наши заказчики активно пользуются кранами, изготовленными из такого металла, служит лучшим подтверждением правильности нашего подхода к выбору материалов.
Основываясь на многолетнем опыте, наши инженеры сформулировали несколько ключевых рекомендаций для тех, кто выбирает сталь для грузоподъемного оборудования. Ни в коем случае нельзя экономить на сертификатах качества — всегда требуйте документ с конкретными численными значениями механических свойств и химического состава, а не общую фразу о соответствии ГОСТу. Обязательно обращайте внимание на показатели ударной вязкости, особенно если кран будет эксплуатироваться на открытом воздухе — для таких условий критически важны значения при отрицательных температурах. Всегда проверяйте углеродный эквивалент стали, поскольку при CEV выше 0,45 вы неизбежно столкнетесь с проблемами трещинообразования при сварке металлоконструкции. И наконец, учитывайте направление прокатки листа — буква L в сертификате обозначает продольное направление, а буква T — поперечное, и допустимые нагрузки для этих двух вариантов могут существенно различаться при проектировании ответственных узлов крана.
Стальной лист — это не просто кусок металла. Это результат сложнейших металлургических процессов, где каждый процент легирующего элемента и каждая десятая доля мегапаскаля имеют решающее значение для будущей конструкции. Мы совместно с Заводом умеем читать эти цифры, понимать скрытые взаимосвязи между химическим составом и эксплуатационными характеристиками и превращать сухие строки сертификатов в надежные, долговечные краны — однобалочные и двухбалочные, для любых условий эксплуатации и любых климатических зон. Наш статус официального дилера китайского завода-производителя позволяет нам предлагать российским заказчикам лучшее соотношение цены и качества, а многочисленные отзывы довольных клиентов, уже оценивших работу наших кранов на своих производственных площадках, вдохновляют нас на дальнейшее совершенствование. Если у вас возникли вопросы по выбору оптимальной стали для вашего крана или вы хотите заказать профессиональный расчет металлоконструкции с учетом всех нюансов материала — наши инженеры всегда готовы прийти на помощь и поделиться своим опытом.
Автор: Отдел инжиниринга ООО «ХК «Локус»
