Силовые шкафы для мостового и козлового крана: назначение, устройство и применение
Современные грузоподъёмные машины — от мостовых и козловых кранов до талей и кран-балок — являются сложными техническими системами, в которых ключевую роль играет не только механика, но и электроника. Центральным звеном всей электрической системы крана выступают силовые шкафы и шкафы управления. Эти устройства обеспечивают не просто подачу питания и коммутацию цепей — они отвечают за безопасность, точность, автоматизацию и надёжность работы всего оборудования. Именно благодаря грамотно собранному и правильно настроенному шкафу управления кран становится управляемым, предсказуемым и безопасным для оператора, оборудования и окружающей инфраструктуры.
В условиях промышленного производства, особенно там, где используется тяжёлая техника, управление грузоподъёмными механизмами требует высокой точности и выверенности. Здесь невозможно допустить ни малейшей ошибки: одно неверное движение — и последствия могут быть катастрофическими. Вот почему силовой шкаф — это не просто короб с кнопками и проводами, а интеллектуальная система, собранная на базе релейных или программируемых модулей, адаптированных под конкретные условия работы и строго соответствующих типу подъемного оборудования. Шкафы управления используются для координации действий всех узлов: от подъёма и опускания груза до его точного позиционирования и контроля вращения привода.
Каждый шкаф, будь то для мостового крана, козлового крана или мобильной тали, собирается индивидуально, на основании технического задания Заказчика, учитывая параметры объекта, класс взрывозащиты, условия эксплуатации (например, уличное исполнение, высокие или низкие температуры, пыльные или влажные помещения), а также специфику производства. Компоновка элементов шкафа зависит от многих факторов: количества и типа электродвигателей, наличия микроподъёма или микропередвижения, режима эксплуатации (периодический, постоянный, тяжёлый) и используемой системы управления — будь то классическая кнопочная станция или промышленный радиопульт.
К примеру, для стандартной тали или кран-балки, использующей тельфер с базовым набором функций, достаточно минимальной комплектации — пускатели, автоматические выключатели, промежуточные реле, предохранители и коммутационная группа. Такой шкаф обеспечивает четыре базовых команды: передвижение влево, передвижение вправо, подъём и спуск. При этом электродвигатель, отвечающий за перемещение, подключается через отдельную группу пускателей. Но если речь идёт о кран-балке с возможностью перемещения вдоль цеха, а также с реализацией плавного разгона, микроподъёма, реверсивного хода или защиты от нештатных режимов, то шкаф становится гораздо сложнее: увеличивается количество контакторов, добавляются частотные преобразователи, устанавливаются более точные блоки управления и программируемые таймеры. Удорожание здесь обусловлено не просто количеством элементов — сама логика управления требует более сложной реализации.
В случае мостовых или козловых кранов, силовые шкафы становятся ещё более комплексными. Они управляют не одной, а сразу несколькими зонами: основным и вспомогательным подъёмами, тележкой, перемещением самого крана вдоль подкрановых путей, системами безопасности, блокировками, ограничителями и, при необходимости, синхронизацией с другим оборудованием. Управление может осуществляться от кабины, с пола по проводу, или дистанционно с промышленного радиопульта. Каждый блок шкафа должен работать слаженно, без малейших задержек, особенно если кран используется в тяжёлых режимах: например, в металлургии, при производстве стали, или при работе с тяжёлыми формами и прессами. Ошибка в управлении может привести к поломке оборудования или травме персонала.

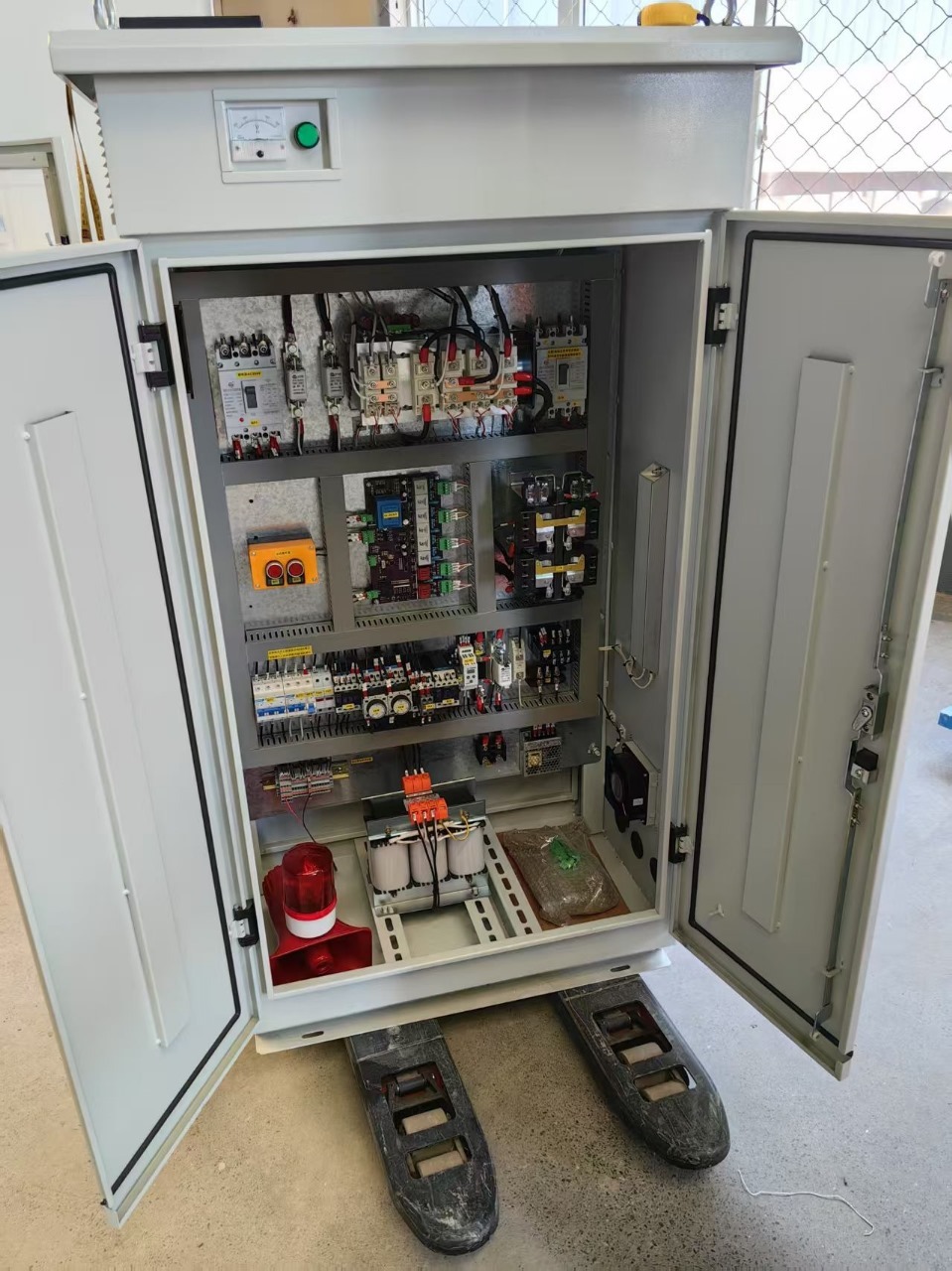

Внутри каждого силового шкафа размещены автоматические выключатели, защищающие двигатели от короткого замыкания и перегрузки, контакторы и реле, обеспечивающие коммутацию цепей, блоки контроля фаз, перегрева, обрыва, а также системы ручного и автоматического управления. Всё это — в металлическом корпусе, защищённом от пыли и влаги, который может иметь степень защиты от IP31 до IP54 и выше, в зависимости от условий, где установлен кран. В промышленной практике нередки случаи, когда шкафы приходится устанавливать в условиях высокой влажности, с пылью, абразивом, брызгами воды или масла. Поэтому особое внимание уделяется не только внутренней "начинке", но и корпусу: он должен быть прочным, коррозионностойким и герметичным.
Особое внимание при производстве шкафов уделяется напряжению и току цепей. Главные силовые цепи, как правило, работают на 380 или 660 Вольт переменного тока. Вторичные цепи могут быть 220 В переменного и 24 В постоянного тока — именно на это напряжение рассчитаны цепи управления, реле и сигнальные устройства. Номинальный ток сборных шин зависит от потребляемой мощности двигателей и может достигать 250 Ампер и выше. При этом все шины должны выдерживать как электродинамическую, так и термическую нагрузку — например, до 16 кА и 10 кА соответственно. Несоответствие этим параметрам недопустимо — в противном случае возможен перегрев, пробой изоляции и выход из строя всей схемы.
ООО «ХК «Локус» осуществляет профессиональную сборку шкафов управления и силовых шкафов для всех типов грузоподъемного оборудования: мостовых и козловых кранов, портальных кранов, башенных кранов, а также специальных машин, включая гусеничные краны и шагающие экскаваторы. В каждом конкретном случае мы тщательно прорабатываем конфигурацию, разрабатываем схему управления, подбираем комплектующие (включая компоненты от Schneider, Siemens, Chint, ABB и других проверенных производителей) и предоставляем полный комплект документации — от принципиальной электрической схемы до инструкций по эксплуатации.
Использование надёжных шкафов управления позволяет не только обеспечить бесперебойную и безопасную работу кранового оборудования, но и значительно повысить ресурс его эксплуатации, сократить расходы на ремонт, автоматизировать рутинные операции, а также интегрировать кран в общую систему производственной логистики. В условиях современной промышленности такие решения уже стали стандартом. И мы готовы обеспечить вас таким стандартом — надёжным, инженерно выверенным, протестированным и полностью соответствующим российским нормативам.
