Расчет строительных нагрузок мостового крана

Мостовые краны от ООО «ХК «Локус»: проектирование на основе точных расчётов строительных нагрузок

ООО «ХК «Локус» — надёжный партнёр в сфере проектирования и поставки мостовых кранов. Компания реализует комплексные решения для промышленных и логистических объектов, предлагая краны грузоподъёмностью от 2 до 200 тонн и более (по индивидуальному запросу заказчика). Ключевой элемент нашей работы — тщательный расчёт строительных нагрузок, обеспечивающий безопасность, долговечность и экономическую эффективность оборудования.

Значение этапа проектирования с расчётом нагрузок

Расчёт строительных нагрузок — не формальный этап, а фундамент всего проекта мостового крана. Он выполняется на начальной стадии проектирования, до разработки конструкторской документации и начала производства. Почему это критически важно?

На данном этапе определяются все силовые воздействия, которые будут испытывать конструкция крана, крановые пути и несущие элементы здания. Пренебрежение точными расчётами может привести к:

• преждевременному износу узлов;
• аварийным ситуациям при эксплуатации;
• превышению допустимых деформаций;
• дополнительным затратам на усиление конструкций.

Именно поэтому ООО «ХК «Локус» уделяет особое внимание этому этапу, используя современные методики и программное обеспечение для моделирования реальных условий работы крана.

Сущность документа «Расчёт строительных нагрузок»

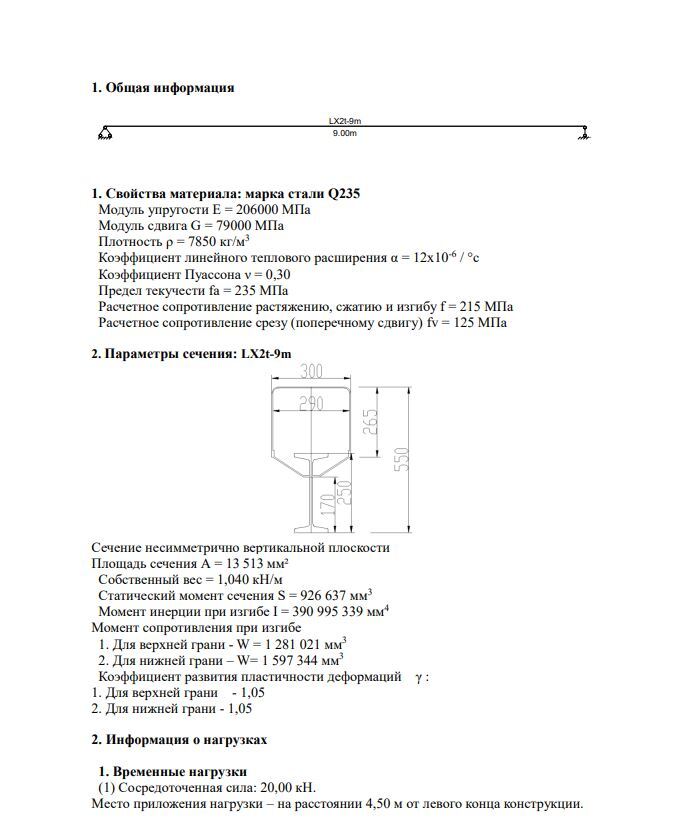

Этот документ представляет собой развёрнутое техническое обоснование прочности и устойчивости проектируемого крана. В нём последовательно отражаются:

• полный перечень действующих нагрузок с обоснованием их величины;
• математические модели и формулы, описывающие поведение конструкции под нагрузкой;
• результаты расчётов напряжений, деформаций и коэффициентов запаса прочности;
• выводы о соответствии конструкции нормативным требованиям.

Документ оформляется в строгом соответствии с действующими стандартами:

• ГОСТ 32579.5 «Краны грузоподъёмные. Принципы формирования расчётных нагрузок и комбинаций нагрузок. Часть 5. Краны мостового типа»;
• СП 20.13330.2016 «Нагрузки и воздействия»;
• техническими условиями заказчика и спецификой площадки установки.

Такое соответствие гарантирует, что проект пройдёт все необходимые экспертизы и согласования без задержек.

Практическая значимость расчётов для последующих этапов работ

Результаты расчёта строительных нагрузок становятся основой для целого ряда критически важных проектных решений:

1. Конструирование крана. На основе расчётных нагрузок определяются оптимальные сечения балок, параметры узлов соединения и крепёжных элементов. Это позволяет избежать избыточного расхода материала при сохранении требуемой прочности.
2. Проектирование крановых путей. Расчёты показывают, какие рельсы и подкрановые балки необходимы для безопасной эксплуатации. Учитываются как вертикальные, так и горизонтальные нагрузки, возникающие при движении крана и тележки.
3. Расчёт фундаментов. Точные данные о нагрузках позволяют спроектировать фундамент с оптимальным запасом прочности. Это исключает риск неравномерной осадки и перекоса крановых путей в процессе эксплуатации.
4. Согласование проектной документации. Полные и обоснованные расчёты ускоряют прохождение экспертизы и получение разрешений. Инспекторы Ростехнадзора и других надзорных органов получают исчерпывающее подтверждение безопасности конструкции.
5. Составление эксплуатационной документации. Результаты расчётов ложатся в основу паспортов крана и руководств по эксплуатации. В них указываются допустимые режимы работы, ограничения по грузоподъёмности и скорости перемещения.
6. Страховка и сертификация. Расчёты служат доказательной базой для страховых компаний и органов сертификации. Они подтверждают, что конструкция соответствует требованиям промышленной безопасности.

Комплексный подход к определению нагрузок

При проектировании мостового крана ООО «ХК «Локус» учитывает все виды нагрузок, действующих на конструкцию:

Собственный вес крана (g) — постоянная вертикальная нагрузка, влияющая на все несущие элементы. Например, при g=14715 кН расчёт показывает, какое усилие передаётся на подкрановые балки и колонны. Этот параметр критически важен для определения прогибов и выбора материалов.

Грузоподъёмная нагрузка (Q) — основная рабочая нагрузка, определяющая прочностные характеристики моста и механизмов подъёма. При Q=98,1 кН конструкция должна выдерживать не только статическое воздействие, но и динамические пики при подъёме груза.

Динамические (ударные) нагрузки возникают при резком торможении или сбросе груза. Для их учёта вводится коэффициент динамичности ϕ3​=1,1…1,25. Например, при ϕ3​=1,1 расчётная нагрузка составит Pq′′​=107,91 кН. Этот запас прочности защищает конструкцию от усталостных разрушений и непредвиденных перегрузок.

Нагрузки от передвижения тележки и крана определяют износ рельсов и колёс. Максимальное давление на колесо Pmax​=109,5 кН (при Pгруз​=54,5 кН и Pmin​=55 кН) позволяет подобрать оптимальные размеры подкрановых балок и рассчитать их ресурс.

Ветровая нагрузка особенно значима для кранов на открытых площадках. Горизонтальные усилия учитываются при расчёте устойчивости конструкции и выборе креплений.

Температурные и сейсмические воздействия вызывают дополнительные деформации и напряжения. Их учёт по ГОСТ 30546.1 обеспечивает работоспособность крана в экстремальных условиях.

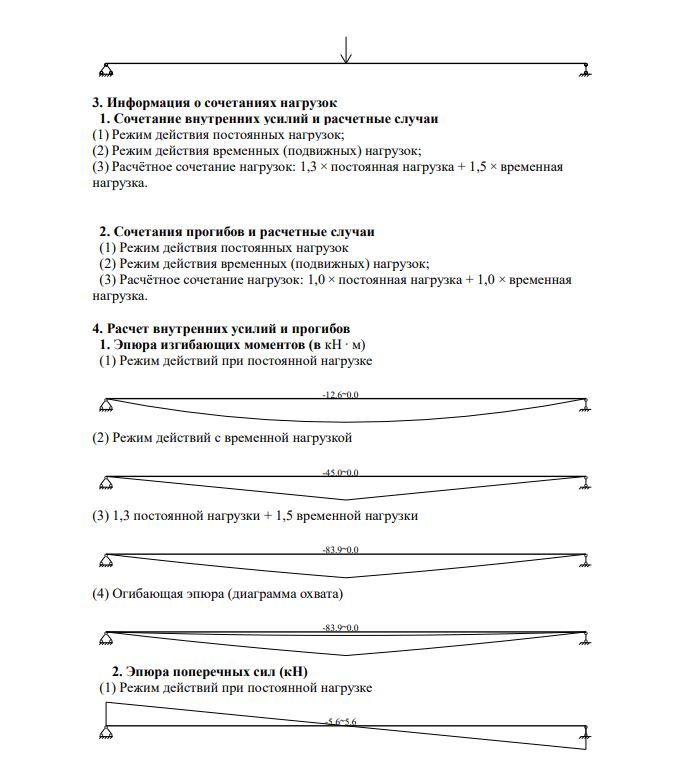

Напряжения в сечениях проверяются по трём ключевым параметрам:

• Касательное напряжение τ=I⋅tw​Vmax​⋅S​≤fv​ (при τ=25,6 МПа≤fv​=90 МПа — условие выполняется).
• Нормальное напряжение σ=γ⋅WMmax​​≤f (при σ=54 МПа≤f=156 МПа — условие выполняется).
• Напряжение устойчивости σ=φb​⋅WMmax​​≤f (при σ=64,2 МПа≤f=156 МПа — условие выполняется).

Эти расчёты гарантируют, что все элементы конструкции работают в пределах допустимых напряжений, исключая риск пластических деформаций и разрушения.

Исторический контекст и научная обоснованность методов

Используемые в расчётах величины имеют глубокие научные корни:

• Коэффициент динамичности (ϕ3​) разработан в XX веке на основе теории динамики подъёмных механизмов. Он учитывает нестационарные режимы работы (пуск, торможение), обеспечивая запас прочности при переходных процессах.
• Момент инерции (I) и момент сопротивления (W) — фундаментальные понятия сопротивления материалов, заложенные ещё в XVIII–XIX веках Л. Эйлером, Ш. Кулоном и А. Навье. Эти параметры позволяют точно прогнозировать поведение конструкций под нагрузкой.
• Коэффициенты устойчивости (φb​) развиты в трудах Ф. С. Ясинского и С. П. Тимошенко. Они критически важны для расчёта тонкостенных стержней, предотвращая потерю устойчивости при сжатии.
• Расчётные сопротивления материалов (f, fv​) стандартизированы на основе многолетних экспериментов по предельным состояниям (работы Е. О. Патона, Н. С. Стрелецкого). Эти значения гарантируют, что материалы работают в безопасных режимах.

Значимость расчётов для безопасности и экономики проекта

Документ расчёта нагрузок обладает высокой юридической и технической ценностью:

• Юридическая сила. Входит в обязательный комплект проектной документации для ввода крана в эксплуатацию. Без него невозможно получить разрешения надзорных органов.
• Безопасность. От корректности расчётов зависит жизнь и здоровье персонала, а также сохранность дорогостоящего оборудования. Недооценка нагрузок может привести к катастрофическим последствиям.
• Экономическая эффективность. Точный расчёт предотвращает перерасход материалов при изготовлении конструкции. Одновременно он исключает риск преждевременного ремонта из‑за недостаточной прочности.
• Соответствие нормам. Обязателен для прохождения проверок Ростехнадзора и страховых компаний. Отсутствие расчётов или их ошибки могут стать причиной отказа в эксплуатации крана.
• Долговечность. Обеспечивает расчётный срок службы крана и крановых путей. Правильно спроектированная конструкция сохраняет работоспособность в течение десятилетий.

Заключение

ООО «ХК «Локус» рассматривает расчёт строительных нагрузок не как формальность, а как ключевой элемент проектирования, определяющий надёжность и эффективность мостового крана. Компания применяет:

• современные расчётные методики, подтверждённые многолетней практикой;
• программное обеспечение для точного моделирования нагрузок;
• индивидуальный подход к каждому проекту с учётом специфики площадки и требований заказчика.

Результатом этой работы становится кран, который:

• полностью соответствует нормативным требованиям;
• обеспечивает безопасную эксплуатацию в заданных режимах;
• имеет оптимальный баланс прочности и стоимости;
• служит долгие годы без внеплановых ремонтов.

Обращаясь в ООО «ХК «Локус», заказчик получает не просто кран, а комплексное решение, где каждый элемент конструкции обоснован точными инженерными расчётами. Это гарантия надёжности, безопасности и экономической эффективности инвестиций в грузоподъёмное оборудование.
