Перед тем как купить консольный поворотный кран: из чего он состоит и как устроен
Если вы рассматриваете возможность приобрести консольный поворотный кран, прежде всего стоит разобраться, из каких компонентов состоит это оборудование, как оно работает и почему именно консольный кран так часто становится оптимальным выбором для производственных и складских участков. Консольные краны с поворотной стрелой — это один из самых удобных и универсальных типов грузоподъёмной техники, особенно когда речь идёт о частых, повторяющихся подъёмах и перемещениях грузов в пределах ограниченного радиуса. Они эффективно применяются на складах, в механосборочных и ремонтных цехах, на доках, у технологических участков и в любых зонах, где требуется быстрая локальная подача груза.

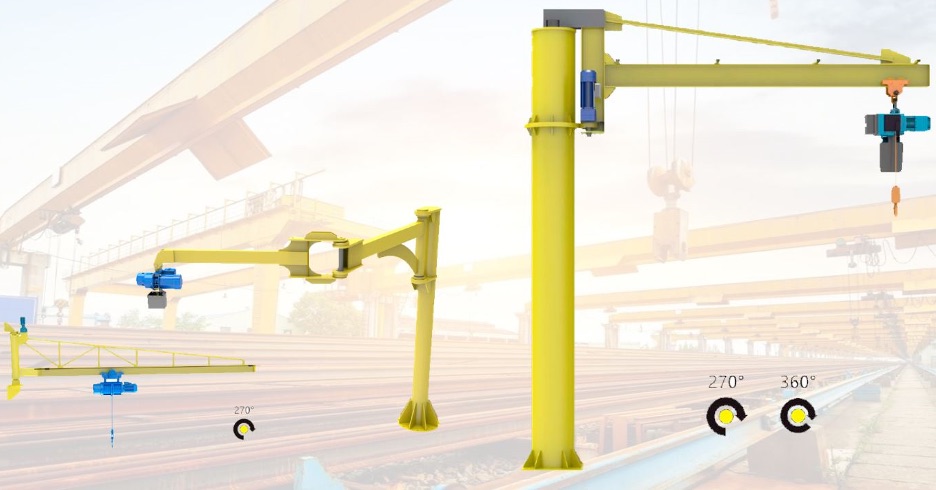

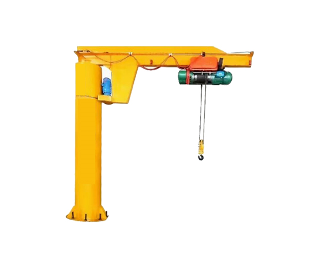

Консольный кран колонного типа, или как его ещё называют — стационарный поворотный кран, представляет собой конструкцию, закреплённую на фундаменте, с вертикальной стойкой (колонной) и горизонтальной стрелой, которая может поворачиваться вокруг своей оси. Его главное преимущество — полная независимость от несущих конструкций здания, а также возможность вращения стрелы на 360 градусов, что даёт широкий охват рабочей зоны. Такие краны выпускаются с грузоподъёмностью от 250 кг до 5 тонн, при длине стрелы до 6 метров. Благодаря компактной конструкции и высокой мобильности кранового механизма, они успешно справляются с задачами в условиях ограниченного пространства, обеспечивая высокую точность и удобство управления.
Чтобы понять, почему консольный кран столь эффективен, важно детально рассмотреть его конструкцию и основные узлы. Он состоит из пяти ключевых компонентов, каждый из которых выполняет свою функцию и критически важен для работы крана.
В первую очередь — это вертикальная колонна, которая служит основой всей конструкции. Она принимает на себя основные нагрузки и обеспечивает опору для стрелы. Колонна крепится к фундаменту анкерными болтами и спроектирована с учётом осевых и радиальных нагрузок. Внутри опоры располагается подшипниковый узел, чаще всего на базе однорядного конического роликоподшипника, обеспечивающего стабильное вращение стрелы и стойкость к нагрузкам на изгиб и кручение.
Следующий элемент — стрела (или поворотная балка). Обычно она выполнена из двутавра или коробчатого профиля, к которому крепится грузоподъёмный механизм. Стрела позволяет перемещать груз в горизонтальной плоскости и вращается вокруг колонны. Вдоль неё перемещается тельфер или электрическая цепная таль, которая обеспечивает вертикальный подъём и опускание груза. В некоторых случаях возможен ручной вариант передвижения, но на практике чаще используется электрический механизм. Стрела может быть выполнена как с ручным, так и с электрическим приводом поворота, в зависимости от назначения крана и массы обрабатываемого груза.
Опорный рычаг (или усиливающая распорка) связывает стрелу и колонну, увеличивая жёсткость конструкции, уменьшая изгиб и повышая устойчивость крана при работе с максимальными нагрузками. Этот элемент особенно важен при установке крана в условиях ограниченного пространства, где недопустимы лишние колебания или прогибы стрелы.
Четвёртый важный компонент — подъёмный механизм. В большинстве случаев используется электрическая цепная таль, которая не только поднимает и опускает груз, но и перемещается вдоль стрелы. Современные тали оснащены двухскоростными двигателями, обеспечивающими плавный старт и торможение, а также минимальную раскачку груза. Это особенно актуально при работе с точным оборудованием, деталями машин, литьём, пресс-формами и другим промышленным оборудованием.
Наконец, электрическая часть консольного крана — это система управления и электропитания, включающая токоподвод (чаще всего C-образная шина с плоским кабелем) и блок управления. Управление осуществляется либо с помощью проводного пульта, либо через радиопульт. Электрическая схема предусматривает низковольтное управление, обеспечивающее безопасность оператора. Сигналы передаются от пульта к исполнительным механизмам, включая команды на подъём, спуск, передвижение тали и поворот стрелы. При этом поворот стрелы осуществляется через редуктор, соединённый с приводом поворота, что обеспечивает точную остановку и контроль положения.
Энергия к поворачивающейся части подаётся через коллекторное кольцо, размещённое внутри колонны, которое обеспечивает бесперебойную подачу питания вне зависимости от угла поворота стрелы. Это даёт возможность вращать кран без ограничений, сохраняя электрическое соединение со всеми узлами.
Консольный кран может устанавливаться как внутри помещений, так и на улице, при этом он допускает различные исполнения по температурному диапазону, степени пыле- и влагозащиты, а также по способу монтажа. Его установка возможна даже в ограниченном пространстве без создания помех другим участкам производства. При этом он может использоваться как самостоятельная единица, так и как вспомогательное оборудование к основному крановому комплексу.
Перед покупкой консольного поворотного крана крайне важно понять, какие именно задачи он будет выполнять, какова грузоподъёмность и частота операций, имеются ли ограничения по высоте или ширине, и какие электросети доступны на площадке. От этого зависит не только конфигурация механических узлов, но и вся логика управления, тип привода, выбор тали и требования к пульту управления. Если вы не уверены в выборе — инженеры ООО «ХК «Локус» помогут подобрать модель под конкретные задачи вашего производства, проведут расчёты нагрузок, подберут электрическую схему, комплектующие и организуют поставку с монтажом под ключ.
