Особенности кран-балок и мостовых кранов: Нюансы при заказе и на что обратить внимание

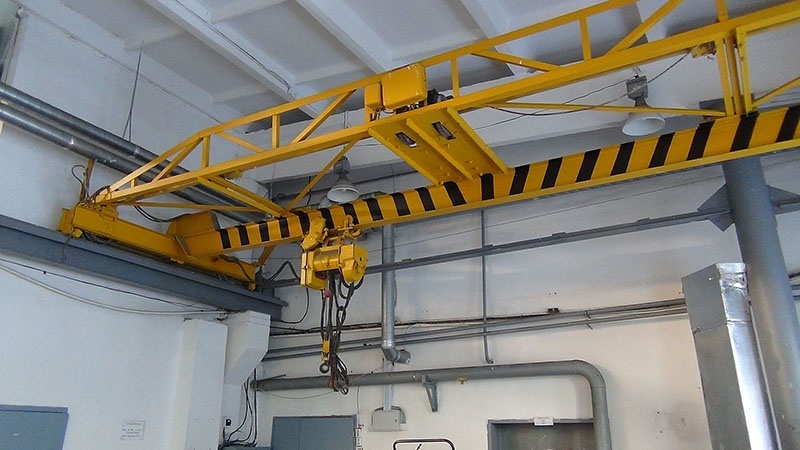

Кран-балка — это грузоподъемное устройство мостового типа, передвигающееся по крановым путям, установленным на перекрытиях здания или на специальных опорах. Устройство состоит из трех ключевых элементов: пролетного моста, концевых балок с ходовыми колесами и тали (тележки), которая поднимает и перемещает грузы. Кран-балки бывают подвесными и опорными; при этом опорная считается более надежной и экономичной.

Использование кран-балки оправдано для производственных предприятий, складов, строительных площадок и других мест, где установка мощного мостового крана нецелесообразна. Кран-балки применяются при перемещении грузов от 1 до 10 тонн, что делает их универсальными в условиях ограниченных пространств.

Устройство кран-балки

Мост кран-балки — пролетная балка, опирающаяся на концевые балки и движущаяся по крановым путям. По мосту перемещается тельфер, осуществляющий подъем и перемещение груза по вертикальной и поперечной осям. Основные конструктивные особенности:

• Пролетная балка: изготавливается из стального профиля, двутаврового или коробчатого сечения. В двухбалочных опорных кранах пролетная балка обеспечивает высокую устойчивость и грузоподъемность.
• Подвесная конструкция: подвесная кран-балка может иметь двухпролетную конструкцию, увеличивая ширину рабочей зоны до 24 м, что позволяет эффективно использовать все пространство цеха.
• Концевые балки: у подвесных кран-балок соединение моста с концевыми балками плавающее для предотвращения заклинивания, у опорных — жесткое, с усилением для стабильной работы.

Характеристики кран-балки

При выборе кран-балки важно учитывать следующие параметры:

• Грузоподъемность: грузоподъемность устройства указывается в характеристиках (например, 5 т или 10 т).
• Высота подъема: определяется длиной троса и высотой самой балки.
• Длина моста: соответствует длине пролетного расстояния, максимальная для типовых моделей — 22,5 м для опорных и 24 м для подвесных кран-балок.

Эти параметры зависят от конструкции и назначения кран-балки, что влияет на эффективность работы в разных условиях.

На что обратить внимание при выборе кран-балки

При заказе кран-балки следует учитывать несколько ключевых факторов, от которых зависит эффективность, надежность и безопасность оборудования. Вот основные аспекты, требующие особого внимания:

1. Технические характеристики и назначение

   • Выбирайте грузоподъемность в соответствии с максимальными массами, которые кран будет перемещать. Определите высоту подъема и длину моста в зависимости от особенностей помещения и груза.
   • Обратите внимание на частоту использования: для интенсивной эксплуатации подойдет более мощная опорная кран-балка, в то время как для менее нагруженных условий можно рассмотреть подвесной вариант.

2. Тип конструкции: подвесная или опорная

   • Подвесная конструкция позволяет использовать пространство более эффективно, но имеет ограничения по грузоподъемности. Подходит для помещений, где требуется работа с грузами возле стен.
   • Опорная конструкция поддерживается отдельной эстакадой, что снижает нагрузку на здание и позволяет работать с более тяжелыми грузами, обеспечивая большую устойчивость.

3. Условия эксплуатации

   • Если оборудование будет работать в условиях высокой влажности, загрязненности или при высоких температурах, убедитесь, что все узлы и электрические части защищены от внешних воздействий. Например, электроприводы должны быть изолированы, а электрооборудование — размещено в специальных шкафах.

4. Качество кранового пути и перекрытий

   • Перед монтажом кран-балки нужно проверить качество крановых путей и перекрытий. Неровности или перекосы могут привести к неравномерной нагрузке и преждевременному износу механизмов. При использовании подвесной конструкции убедитесь, что несущие балки перекрытия достаточно прочны для данной модели кран-балки.

5. Система управления и безопасность

   • Выберите удобный способ управления, исходя из характера работ. Для интенсивных условий радиоуправление предпочтительнее, так как позволяет оператору безопасно находиться на расстоянии от кран-балки.
   • Убедитесь, что кран-балка оснащена необходимыми системами безопасности, такими как аварийный стоп, ограничители подъема и защита от перегрузок.

6. Техническое обслуживание и доступность запчастей

   • Выбирайте модель, для которой легко найти запчасти и комплектующие. Убедитесь, что производитель или поставщик предоставляет полную техническую документацию, план обслуживания и рекомендации по эксплуатации.

7. Соответствие стандартам и сертификация

   • Перед покупкой проверьте, что кран-балка сертифицирована в соответствии с требованиями безопасности и стандартами качества. Это не только повышает надежность, но и снижает риск аварийных ситуаций в процессе эксплуатации.

Уделяя внимание этим аспектам при выборе кран-балки, вы получите оборудование, максимально соответствующее условиям эксплуатации и потребностям производства.

Основные типы кран-балок

Подвесные кран-балки

Подвесные конструкции крепятся к перекрытиям здания, обеспечивая полный охват пространства и возможность поднимать грузы даже возле стен. Основные особенности:

• Однопролетные и двухпролетные: у двухпролетных увеличена длина рабочего пролета.
• Удобство при работе с нестандартными конструкциями: позволяет использование двух кранов одновременно.

Минус — ограничения по грузоподъемности, при необходимости работ с тяжелыми грузами лучше выбрать опорную конструкцию.

Опорные кран-балки

Опорные кран-балки устанавливаются на независимые опоры, что позволяет использовать их для работы с большими грузами. К преимуществам относятся:

• Грузоподъемность и устойчивость: высокая способность выдерживать нагрузку, особенно в двухбалочных конструкциях.
• Независимая эстакада: возможность работы без ограничений для здания, сниженная нагрузка на перекрытия.

Грузозахватные устройства

На кран-балках используются разные виды захватов:

• Крюки: простой и универсальный вариант для большинства грузов.
• Магниты и вакуумные захваты: применяются для перемещения плоских и круглых объектов.

Выбор грузозахватного устройства зависит от особенностей груза и требований к безопасности.

Электропитание и управление

Кран-балки могут управляться вручную или с помощью кнопочного или радиоуправляемого пульта. Радиоуправление позволяет оператору находиться на безопасном расстоянии. Питание осуществляется через гибкий кабель или троллейную систему.

Нюансы при заказе кран-балки

При заказе следует учитывать следующие аспекты:

• Условия эксплуатации: важно выбрать конструкцию, подходящую для условий на производстве (высокая температура, влажность).
• Грузоподъемность и режим работы: для интенсивных нагрузок необходима мощная кран-балка с высоким ресурсом износостойкости.
• Монтажные условия: тип крановых путей и опорные конструкции.

Стоит ли покупать б/у кран-балку?

Приобретение кран-балки, бывшей в употреблении, может быть экономически выгодно. Однако необходимо тщательно осмотреть оборудование на предмет износа и дефектов:

• Проверка моста и колес: отсутствие трещин и сильного износа.
• Состояние редуктора: шестерни не должны быть изношены, и важно убедиться в наличии запасных частей.

Покупка б/у кран-балки должна быть обоснованной и сопровождаться профессиональной диагностикой. В противном случае возможны частые поломки и дополнительные расходы.

Заключение

Выбор кран-балки — важный этап в организации производственных процессов. Грамотно подобранное и установленное оборудование обеспечивает безопасную и бесперебойную работу, а регулярное обслуживание — долговечность устройства.
