Мостовой кран 12,5 тонн: путь от идеи до реализации
Каждый мостовой кран, который покидает наше производство, — это не просто металлоконструкция с электродвигателями. Это результат сложной инженерной работы, десятков согласований, точных расчетов и кропотливого труда множества специалистов. Сегодня мы хотим рассказать об одном из наших типовых — подвесном однобалочном кране грузоподъемностью 12,5 тонн с пролетом 9 метров. На примере этого крана мы покажем весь путь, который проходит оборудование, прежде чем оказаться на площадке заказчика и начать приносить реальную пользу производству.
Подвесные однобалочные краны грузоподъемностью 12,5 тонн занимают особое место в линейке грузоподъемного оборудования. Это универсальные машины, которые одинаково хорошо подходят для самых разных отраслей промышленности. Наш кран, о котором пойдет речь, установленный в Красноярске, предназначен для работы в закрытых помещениях при температурах от плюс десяти до плюс сорока двух градусов Цельсия, что делает его идеальным решением для большинства производственных цехов на территории России.
Особенность данной модели заключается в ее компоновке. Это подвесной кран, что означает, что он движется по нижним полкам крановых путей, закрепленных к фермам перекрытия цеха. Такая конструкция позволяет максимально эффективно использовать высоту помещения и не требует установки массивных колонн, как в случае с опорными кранами. При пролете девять метров и длине консолей по шестьсот миллиметров с каждой стороны общая длина крана составляет чуть более десяти метров, что обеспечивает отличную маневренность и позволяет обслуживать практически всю площадь цеха.
Кран оснащен основным подъемным механизмом грузоподъемностью 12,5 тонн с высотой подъема девять метров. Этого достаточно для перемещения тяжелых станков, металлопроката, крупногабаритных деталей и сборных узлов. Скорость подъема 3,6 метра в минуту выбрана не случайно — она обеспечивает оптимальный баланс между производительностью и безопасностью при работе с тяжелыми грузами. Механизмы передвижения тележки и самого крана работают на скорости двадцать метров в минуту, что позволяет оператору быстро позиционировать груз без рывков и раскачивания.
Этап первый: проектирование и расчеты
Рождение любого крана начинается задолго до того, как первый лист стали попадет в цех. Все стартует с технического задания заказчика. Мы получили четкие требования: грузоподъемность 12,5 тонн, пролет девять метров, высота подъема девять метров, управление с беспроводного и проводного пультов, питание от сети 380 вольт, пятьдесят герц с системой заземления TN-S.
Наши инженеры первым делом приступили к расчетам металлоконструкции. Для подвесного крана такого тоннажа мы выбрали конструкцию главной балки коробчатого сечения. Это классическое решение, которое обеспечивает максимальную жесткость при минимальном весе. Коробчатая балка состоит из верхнего и нижнего поясов, соединенных вертикальными стенками. Такая форма прекрасно работает на изгиб, воспринимая нагрузки от перемещающегося по нижнему поясу груза и от собственного веса крана.
Одним из ключевых параметров, который мы рассчитали, стала нагрузка на колесо. Максимальная нагрузка составила 60,8 килоньютона, минимальная — 8,75 килоньютона. Эти цифры критически важны для заказчика, поскольку именно по ним рассчитываются крановые пути и строительные конструкции цеха. Превышение допустимых нагрузок могло бы привести к необходимости усиления перекрытий, что повлекло бы за собой существенные дополнительные затраты. Благодаря точному расчету мы уложились в параметры, которые позволили заказчику использовать существующие крановые пути без реконструкции.
Отдельное внимание мы уделили выбору кранового рельса. Для данной модели был выбран рельс типа 45М. Это стандартное решение для кранов такого класса, обеспечивающее надежное качение и равномерное распределение нагрузки на ходовые колеса.
Этап второй: выбор комплектующих
Когда расчеты металлоконструкции завершены и подтверждена несущая способность всех элементов, наступает самый ответственный момент — выбор комплектующих. От того, какие механизмы и электроника будут установлены на кран, напрямую зависит его надежность, долговечность и безопасность эксплуатации.
Для крана грузоподъемностью 12,5 тонн мы выбрали подъемный механизм с двигателем модели ZDY51-4 мощностью 13 киловатт с частотой вращения тысяча четыреста оборотов в минуту. Это проверенное решение, которое зарекомендовало себя в тысячах установок по всему миру. Двигатель конусно-роторного типа со встроенным тормозом нормальнозамкнутого исполнения. Это означает, что при отключении питания тормоз автоматически зажимается, надежно удерживая груз на весу. Вес самой подъемной тали составил приблизительно 1130 килограммов, что учтено в общих расчетах крана.
Для механизма передвижения тележки мы применили два двигателя модели ZDY21-4 мощностью 0,8 киловатта каждый с частотой вращения тысяча четыреста оборотов в минуту. Это позволяет тележке плавно перемещаться по нижнему поясу балки со скоростью двадцать метров в минуту. Редукторы со встроенными тормозами обеспечивают надежную остановку в заданной позиции.
Механизм передвижения самого крана оснащен двумя двигателями модели KC-100 мощностью 0,75 киловатта каждый с частотой вращения сто двадцать четыре оборота в минуту. Обратите внимание на низкую частоту вращения — это двигатели со встроенным редуктором, которые не требуют дополнительных понижающих передач. Такая конструкция компактна, надежна и проста в обслуживании.
Отдельно стоит сказать о системе безопасности. Мы оснастили кран полным комплектом защитных устройств: ограничитель грузоподъемности предотвращает подъем груза, превышающего номинальный; защита от перегрева оберегает двигатели от выхода из строя при интенсивной работе; защита от обрыва фаз гарантирует, что при потере одной из фаз питание крана будет отключено во избежание работы на двух фазах, что губительно для электродвигателей; ограничители хода на тележке и на кране не позволяют механизмам выйти за допустимые пределы перемещения; предупреждающий звонок сигнализирует о начале движения, повышая безопасность персонала в зоне работы крана.
Все электрические компоненты имеют степень защиты IP54, что защищает их от проникновения пыли и брызг воды. Это стандартное требование для производственных помещений, где возможна повышенная запыленность или влажность.
Этап третий: заказ металла и входной контроль
Параллельно с подбором комплектующих мы формируем заказ на металлопрокат. Для крана грузоподъемностью 12,5 тонн мы используем сталь марки Q355B — высокопрочный низколегированный материал с отличными прочностными характеристиками и хорошей свариваемостью. Это особенно важно, поскольку главная балка крана подвергается значительным изгибающим нагрузкам и требует надежных сварных швов.
Когда металл поступает на наш склад, начинается этап входного контроля. Наши специалисты проверяют сертификаты качества, сверяют марку стали, толщину листа и его геометрические размеры. Каждый лист осматривается визуально на предмет расслоений, волнистости и других дефектов проката. Только после подтверждения качества металл передается в заготовительный цех.
Этап четвертый: изготовление металлоконструкций
Изготовление главной балки начинается с раскроя листов. Используя современное оборудование, мы нарезаем заготовки для верхнего и нижнего поясов, вертикальных стенок и ребер жесткости с высокой точностью, что обеспечивает идеальную геометрию будущей балки.
Следующий этап — сборка и сварка. Вертикальные стенки привариваются к поясам, формируя коробчатое сечение. Особое внимание уделяется качеству сварных швов — каждый шов проходит визуальный контроль, а наиболее ответственные соединения проверяются ультразвуковой дефектоскопией. Это гарантирует отсутствие внутренних дефектов, которые могли бы привести к разрушению конструкции под нагрузкой.
После сварки балка проходит механическую обработку посадочных мест под концевыми балками и подкрановыми рельсами. Точность обработки критически важна для плавности хода и равномерного распределения нагрузок на ходовые колеса.
Этап пятый: сборка и комплектация
Когда металлоконструкции готовы, начинается сборка крана. На концевые балки устанавливаются ходовые тележки с двигателями и редукторами. На главную балку монтируется подъемный механизм. Прокладываются кабельные трассы, устанавливаются ограничители хода и другое электрооборудование.
На этом этапе мы также комплектуем кран системами управления. Беспроводной пульт позволяет оператору управлять краном из любой точки цеха, находясь в безопасном месте и имея наилучший обзор на груз. Проводной пульт служит резервным средством управления и используется при наладке и ремонте.
Этап шестой: испытания
Прежде чем кран будет допущен к отгрузке, он проходит обязательные испытания на нашем стенде. Мы проверяем работу всех механизмов в различных режимах, замеряем скорости передвижения и подъема, проверяем срабатывание защитных устройств. Ограничитель грузоподъемности калибруется на заданное усилие — при попытке поднять груз весом более 12,5 тонн он должен надежно отключить подъем.
Особое внимание уделяется нагрузке на колесо. Мы проводим замеры фактических нагрузок и сравниваем их с расчетными значениями. В нашем случае максимальная нагрузка составила 60,8 килоньютона, что точно соответствует проектным значениям.
После успешного завершения испытаний кран разбирается для транспортировки. Это нормальная практика, поскольку габариты собранного крана (длина более десяти метров) делают его перевозку по дорогам общего пользования затруднительной.
Этап седьмой: окраска и подготовка к отгрузке

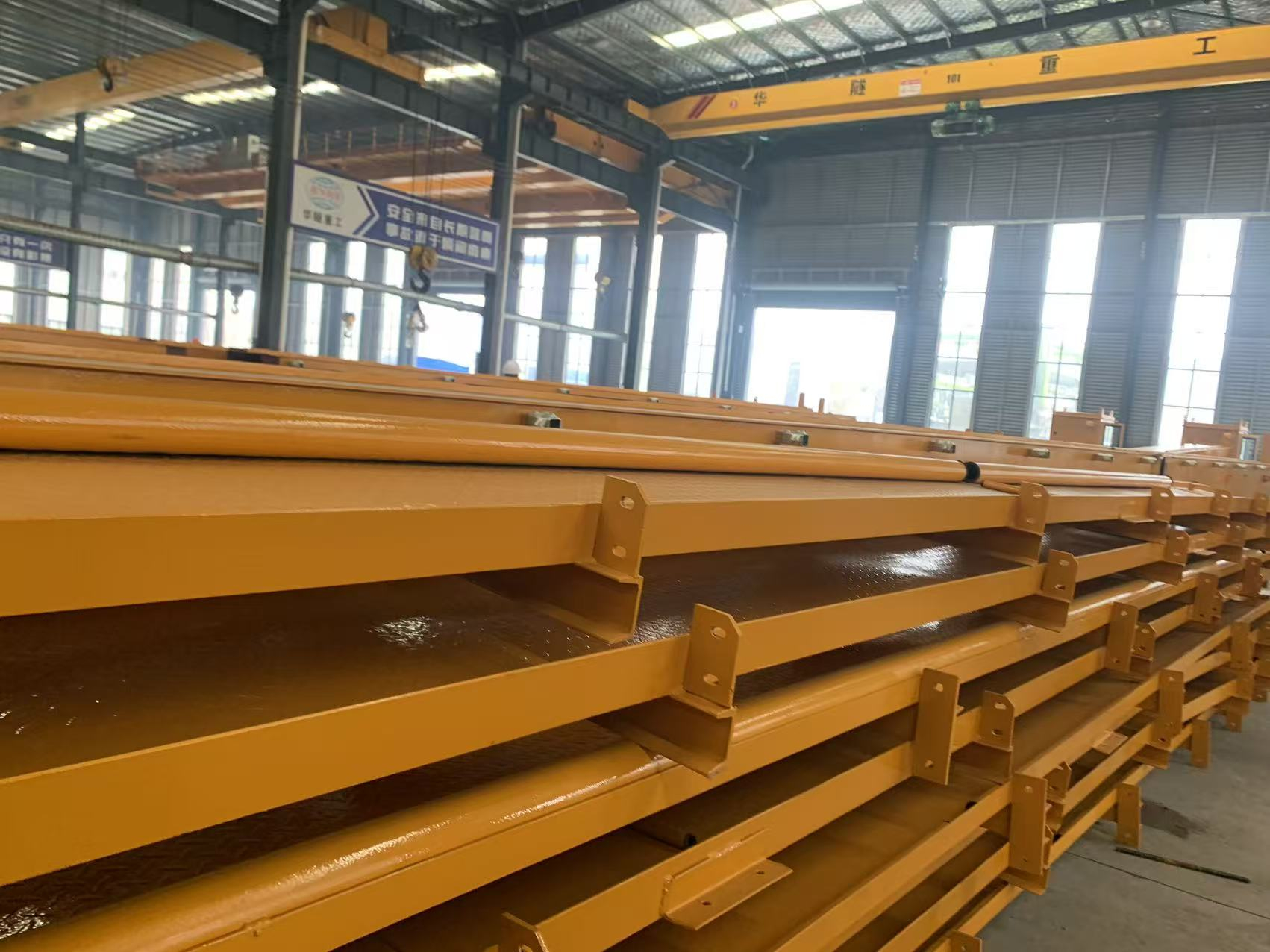

Все металлоконструкции проходят тщательную подготовку поверхности и окраску. Толщина лакокрасочного покрытия составляет не менее 160 микрон, что обеспечивает надежную защиту от коррозии на долгие годы. Мы используем современные грунты и эмали, устойчивые к воздействию масел, смазок и других технологических сред, типичных для производственных цехов.
Параллельно с окраской мы комплектуем отгрузочные места. Подъемный механизм, ходовые тележки, электрооборудование, пульты управления, крепеж — все упаковывается отдельно, с маркировкой каждого места. К отгрузке готовится и токопровод — закрытый троллейный шинопровод длиной 33 метра, необходимый для электропитания крана вдоль всего кранового пути. Заказчик также получает электрический щит с вводным автоматом для подключения крана к цеховой сети.
Этап восьмой: погрузка и отправка заказчику
Финальный этап производства — погрузка оборудования в автомобили. Мы тщательно закрепляем все грузы, обеспечивая их сохранность при транспортировке. Каждая отгрузка сопровождается полным комплектом документов: товаросопроводительная документация, сертификаты качества на комплектующие, паспорт крана, руководство по эксплуатации и монтажу.
Общий вес крана составляет 2,73 тонны, что позволяет перевозить его стандартным грузовым автотранспортом без необходимости получения специальных разрешений. Общая мощность установленных двигателей не превышает 16,1 киловатта, что не требует от заказчика модернизации существующих сетей электроснабжения.
После отгрузки: шеф-монтаж и пусконаладка
Наша работа не заканчивается отгрузкой оборудования. Совместно с заказчиком мы согласовываем график шеф-монтажных работ. Наши специалисты выезжают на площадку, контролируют правильность сборки крана, его выверку на крановых путях, подключение электрооборудования. Мы проводим пусконаладочные работы, настраиваем системы управления и безопасности, обучаем персонал заказчика правилам эксплуатации и обслуживания.
Только после того, как кран успешно проходит приемо-сдаточные испытания на площадке заказчика и подтверждает заявленные характеристики, мы считаем свою миссию выполненной. И когда через месяц или год мы получаем обратную связь, что кран работает без нареканий, а заказчик активно пользуется им в своем производстве, мы понимаем — все этапы были пройдены не зря.
Заключение
Каждый наш кран — это результат слаженной работы команды профессионалов: инженеров-конструкторов, технологов, сварщиков, сборщиков, наладчиков. От проектирования до отгрузки проходит несколько месяцев, в течение которых мы не просто выполняем заказ, а создаем оборудование, которому предстоит работать долгие годы, поднимая тонны груза и обеспечивая бесперебойную работу производства.
Кран грузоподъемностью 12,5 тонн с пролетом 9 метров, — яркий пример нашего подхода к работе. Мы гордимся тем, что наша продукция установлена на производственных площадках по всей России, и каждый день доказывает свою надежность в реальных условиях эксплуатации. А мы, в свою очередь, продолжаем совершенствовать технологии, оттачивать мастерство и искать новые решения, чтобы каждый следующий кран был лучше предыдущего.
