Купить конольный кран от производителя - решить множество бизнес задач.

Консольный кран — это универсальное грузоподъёмное оборудование, которое стало незаменимым помощником на современных производственных площадках. Основное предназначение этого механизма заключается в перемещении грузов в горизонтальной и вертикальной плоскостях, что делает его идеальным решением для выполнения погрузочно-разгрузочных работ, монтажа оборудования и перемещения материалов внутри производственных помещений.

Процесс проектирования начинается с технического задания, в котором указываются основные параметры: грузоподъёмность, вылет консоли, высота подъёма и условия эксплуатации. На основе этих данных разрабатывается общий вид крана с указанием всех основных узлов и механизмов.

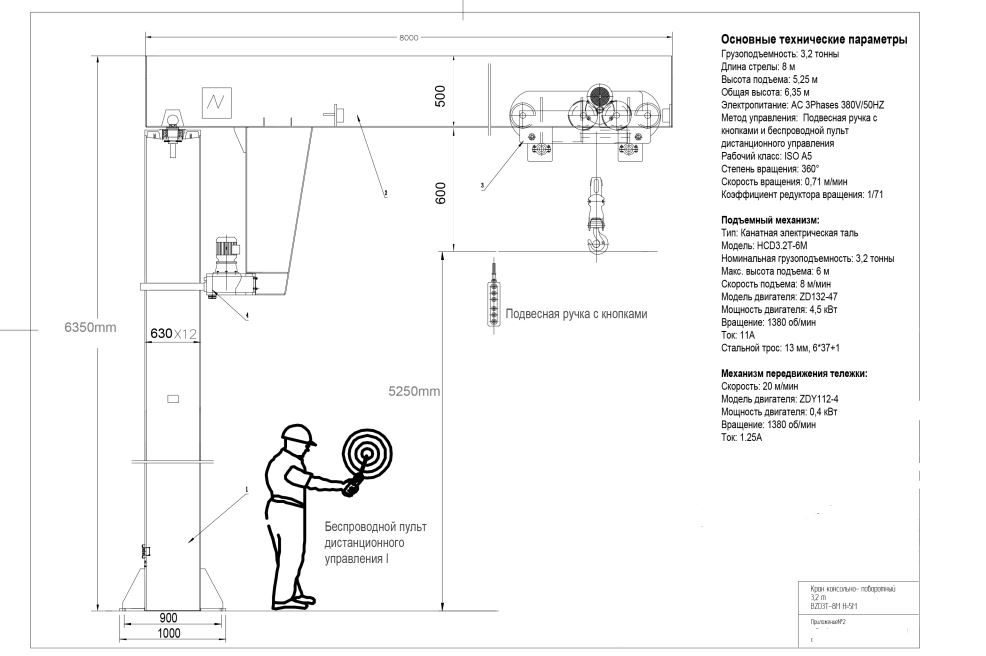

Чертежи общего вида включают несколько проекций крана: вид спереди, сбоку и сверху. На этих чертежах отображаются габариты конструкции, расположение основных узлов, механизмы подъёма и перемещения. Особое внимание уделяется точности масштаба и чёткости линий.

Деталировка узлов выполняется после утверждения общего вида. Каждый важный узел — колонна, консоль, грузовая тележка — прорабатывается отдельно с указанием всех размеров, допусков и посадок. Создаются чертежи сварных соединений, подшипниковых узлов и креплений.

Спецификации материалов разрабатываются параллельно с чертежами. Указывается марка стали, толщина листов, тип сварных швов и методы обработки поверхностей. Все материалы должны соответствовать действующим стандартам и нормам.

Расчёт нагрузок является первым этапом проектирования фундамента. Учитываются статические нагрузки от веса крана и груза, а также динамические нагрузки при работе. Определяется площадь опоры и глубина заложения фундамента.

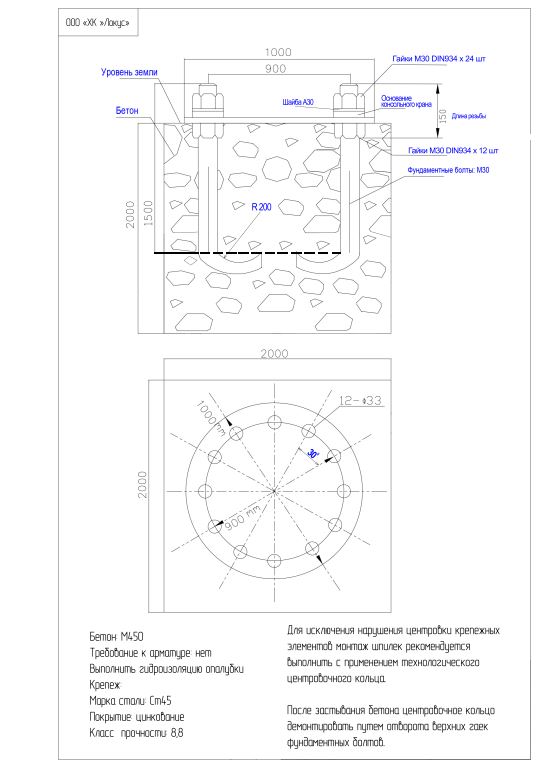

План фундамента включает горизонтальную проекцию с указанием размеров, расположения анкерных болтов и опорных поверхностей. На чертеже отображаются все коммуникации и закладные элементы.

Разрезы фундамента показывают конструкцию в вертикальном сечении. Отображаются уровни армирования, толщина защитного слоя бетона, расположение анкерных устройств. Указываются отметки уровней и привязки к осям здания.

Спецификация арматуры разрабатывается с учётом расчётных нагрузок. Указывается диаметр стержней, шаг армирования, тип соединений и способы монтажа. Все элементы должны обеспечивать необходимую прочность и долговечность конструкции.

Требования к оформлению

Стандарты выполнения чертежей регламентируются ГОСТами. Все чертежи должны содержать основную надпись с указанием наименования, масштаба, номера чертежа и других обязательных реквизитов.

Точность исполнения достигается использованием современных CAD-систем. Программное обеспечение позволяет создавать трёхмерные модели, проверять взаимное расположение деталей и автоматически генерировать чертежи.

Согласование документации происходит на всех этапах проектирования. Чертежи проверяются на соответствие техническим требованиям, нормам безопасности и условиям эксплуатации. После согласования документация передаётся в производство.

Особенности производства

Производственная документация включает дополнительные чертежи для изготовления отдельных узлов. Создаются карты сварки, сборки и контроля качества. Указываются методы испытаний и приёмки готовых узлов.

Монтажные схемы разрабатываются для установки крана на фундамент. Отображается последовательность монтажа, способы временного крепления и выверки. Указываются необходимые грузоподъёмные средства и приспособления.

Исполнительная документация формируется в процессе монтажа. Фиксируются фактические размеры, отклонения от проекта и результаты испытаний. Эта документация служит основанием для сдачи объекта в эксплуатацию.

Правильное проектирование и оформление чертежей — ключевой фактор успешной реализации проекта консольного крана. От качества документации зависит безопасность эксплуатации, долговечность конструкции и эффективность производственного процесса.

Тали для консольных кранов.

Тали представляют собой грузоподъёмные механизмы, которые устанавливаются на консольные краны для перемещения грузов. В современной промышленности применяются несколько основных типов:

Электрические тали являются наиболее распространённым вариантом. Они оснащены электродвигателем, который приводит в движение механизм подъёма. Такие тали отличаются высокой производительностью и удобством эксплуатации.

Ручные тали используются при небольших объёмах работ или в условиях отсутствия электричества. Работают за счёт механического привода, где усилие оператора преобразуется в подъём груза.

Пневматические тали применяются в особых условиях, где использование электричества недопустимо. Работают на сжатом воздухе, что делает их безопасными для использования во взрывоопасных средах.

Основной механизм тали включает в себя барабан с тросом, редуктор, тормозную систему и крюковую подвеску. При включении привода барабан начинает вращаться, наматывая трос и поднимая груз.

Система управления современных талей оснащена кнопками или пультом дистанционного управления. Оператор может контролировать скорость подъёма, опускания и остановки груза.

Защитные механизмы включают ограничитель грузоподъёмности, концевые выключатели и предохранительные замки на крюке. Это обеспечивает безопасность при эксплуатации.

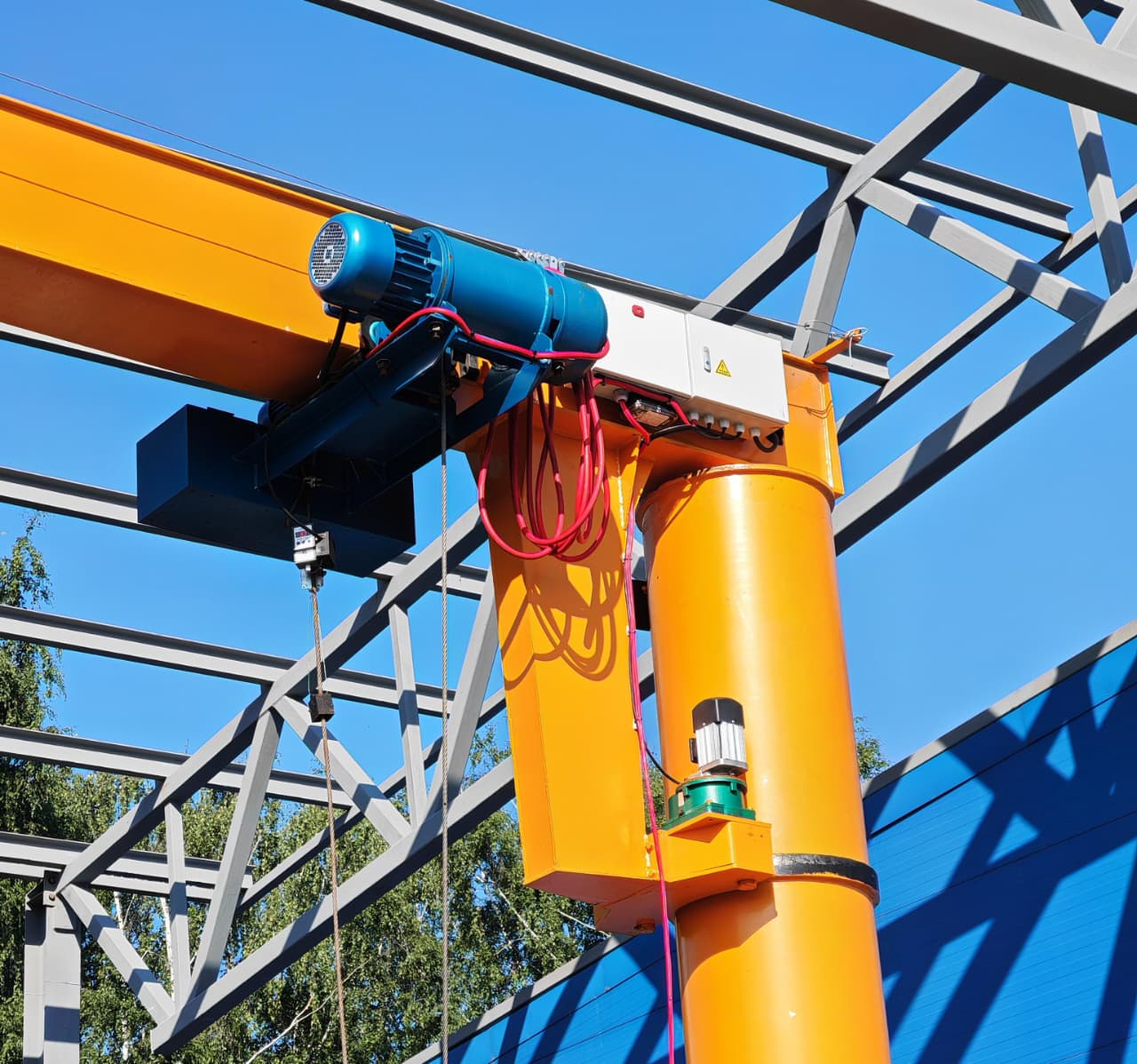

Установка тали производится на концевой балке консольного крана. Механизм фиксируе

тся с помощью специальных крепёжных элементов, обеспечивающих надёжное соединение.

Процесс монтажа включает следующие этапы:

• Подготовка места установки
• Монтаж крепёжных элементов
• Установка тали на консоль
• Подключение электрооборудования
• Настройка механизмов

Крепление к консоли осуществляется через специальные проушины или кронштейны. Важно обеспечить жёсткую фиксацию для предотвращения раскачивания при подъёме груза.

Техническое обслуживание тали включает регулярную смазку механизмов, проверку состояния троса и электрических соединений. Необходимо проводить периодические испытания и освидетельствование оборудования.

Грузоподъёмность тали выбирается исходя из расчётной нагрузки консольного крана. Важно не превышать допустимые параметры для предотвращения аварийных ситуаций.

Скорость работы современных талей регулируется частотными преобразователями, что позволяет точно позиционировать груз. Это особенно важно при выполнении точных монтажных работ.

Чаще всего на нашем заводе для консольного крана используется частотный преобразователь Inovance, однако по запросу Заказчика мы можем предложить и других производителей.

Частотный преобразователь Inovance представляет собой высокотехнологичное устройство, специально разработанное для управления двигателями консольных кранов. Это оборудование создано с учётом всех особенностей работы грузоподъёмной техники и обеспечивает максимально точное и безопасное управление механизмами подъёма и перемещения грузов.

Принцип работы устройства основан на специальном алгоритме управления, который позволяет эффективно эксплуатировать оборудование в широком диапазоне температур от -40°C до +120°C. Особое внимание уделено управлению моментом на низких скоростях, что крайне важно для точного позиционирования груза при выполнении подъёмных операций.

Система торможения оснащена отдельным дискретным выходом для управления механическим тормозом. Реле тормоза имеет впечатляющий ресурс работы до 1 миллиона циклов включения, что гарантирует надёжное срабатывание во всех возможных аварийных ситуациях.

Оптимизация работы крана достигается благодаря ряду инновационных функций. Преобразователь способен автоматически увеличивать скорость подъёма при работе с пустым крюком, удерживать груз без механического тормоза до 10 минут и передавать данные для системы весоизмерения. Опционально доступна функция антираскачки груза, существенно повышающая точность манипуляций.

Комплексная система защиты включает в себя контроль превышения скорости, защиту от перегрузки, мониторинг температуры двигателя, защиту от короткого замыкания и контроль потери фазы. Эти механизмы обеспечивают безопасную эксплуатацию оборудования в любых условиях.

Коммуникационные возможности позволяют интегрировать преобразователь в общую систему управления через порт RS485 с протоколом Modbus RTU. Поддерживается подключение дополнительных модулей расширения и различных типов энкодеров, что делает устройство универсальным решением для различных задач.

Эксплуатационные характеристики преобразователя обеспечивают его надёжную работу в сложных условиях. Оборудование демонстрирует высокую перегрузочную способность, устойчиво к вибрациям, защищено от пыли и агрессивных сред, способно работать при провалах напряжения.

Практическое применение частотного преобразователя Inovance в консольном кране позволяет точно контролировать скорость подъёма и опускания груза, минимизировать раскачивание при перемещении, оптимизировать энергопотребление и значительно увеличить срок службы механического оборудования. Всё это в совокупности делает использование данного преобразователя выгодным вложением в повышение эффективности и безопасности грузоподъёмных операций.

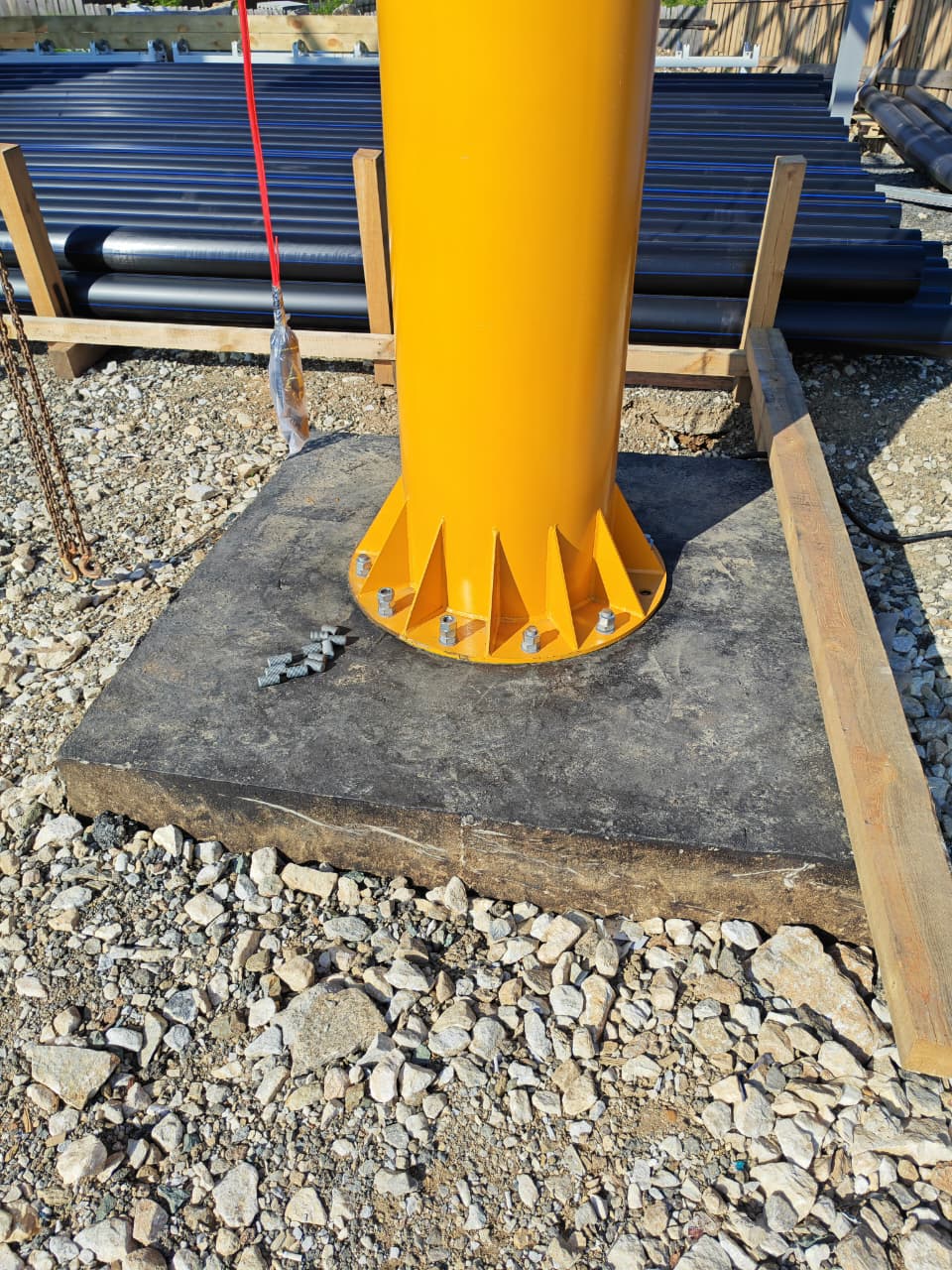

Крепление консольного крана к фундаменту представляет собой сложный технологический процесс, требующий точного соблюдения технических параметров.

Основой монтажа служит колонна крана, которая устанавливается на подготовленное основание. Существует два основных метода монтажа: с заливкой фундамента и без неё.

При классическом варианте монтажа сначала производится проектирование фундамента с учётом грузоподъёмности крана, габаритов и особенностей армирования. На подготовленной ровной площадке с твёрдым основанием возводится железобетонный монолит, в который устанавливаются анкерные болты. После застывания фундамента производится монтаж колонны с использованием специальных шпилек и анкерных креплений.

Альтернативный метод предусматривает установку колонны на готовую бетонную основу с применением химических анкеров. Этот способ возможен при условии достаточной прочности и толщины существующих полов.

Процесс монтажа включает установку колонны, выравнивание по горизонтали, фиксацию болтами с шайбами, монтаж стрелы и электрического оборудования. Стрела крепится к колонне с помощью кронштейнов и анкерных болтов.

Особое внимание уделяется расчёту фундаментных параметров, которые зависят от грузоподъёмности крана, длины балки и вылета консоли. Конструкция фундамента должна иметь высокую прочность бетона и армированный каркас.

После завершения монтажа проводятся контрольные испытания. Проверяется горизонтальность установки, выполняются статические испытания нагрузкой на 25% выше номинальной и динамические — на 10% выше. Завершающим этапом является тестирование всех механизмов крана.

Безопасность эксплуатации консольного крана напрямую зависит от качества монтажа фундамента. Любые отклонения от проектной документации могут привести к деформации конструкции и возникновению аварийных ситуаций.

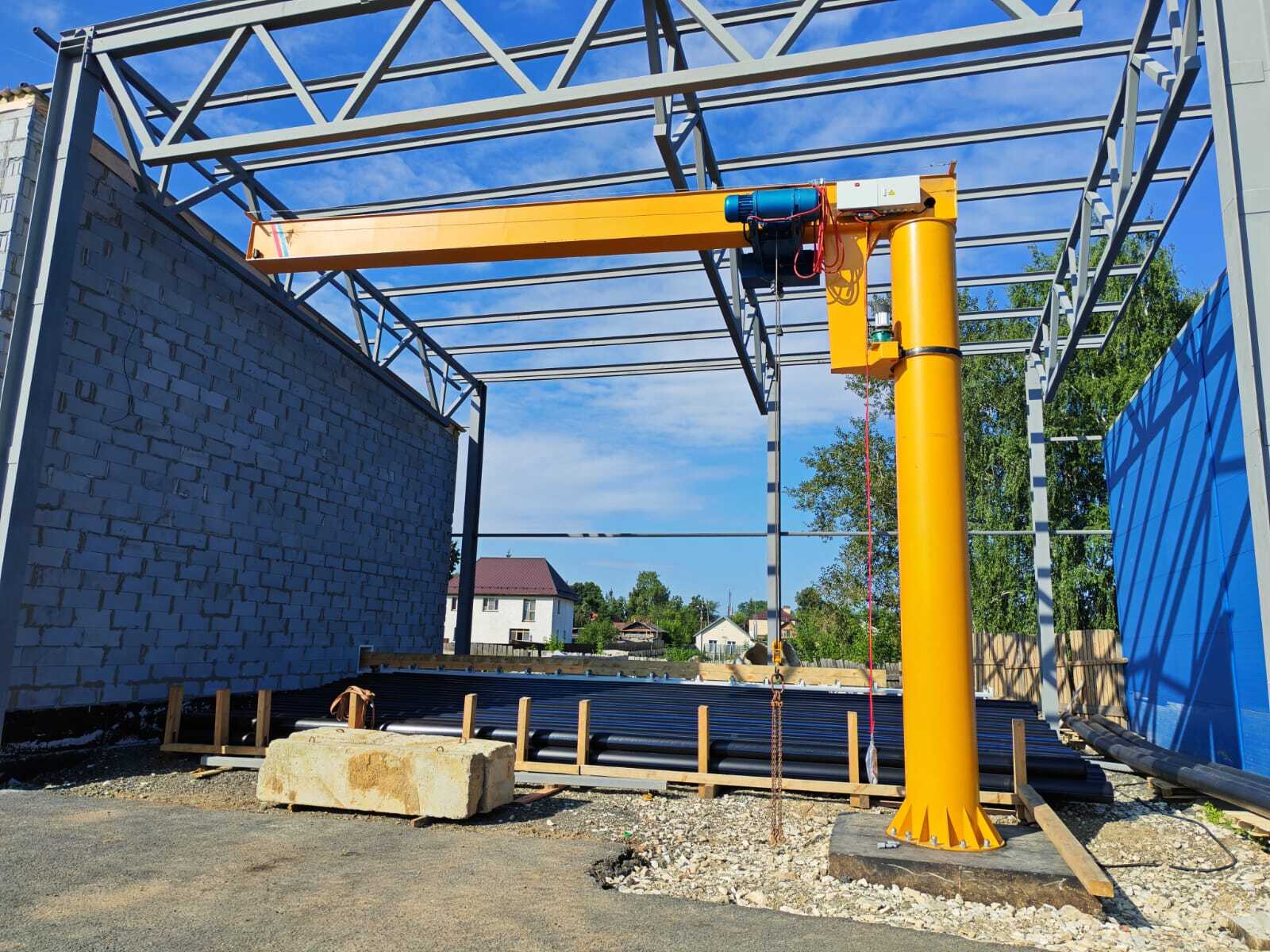

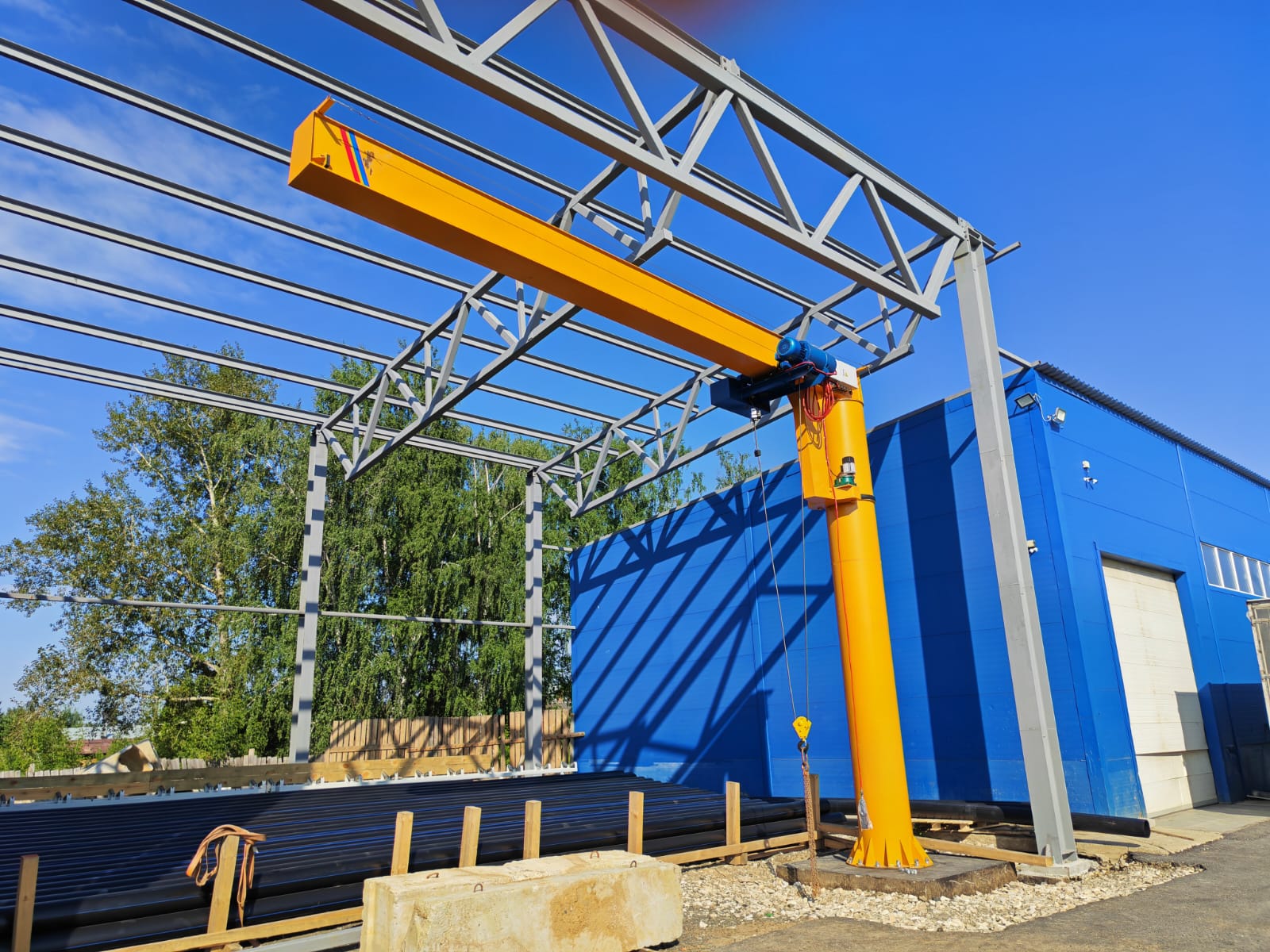

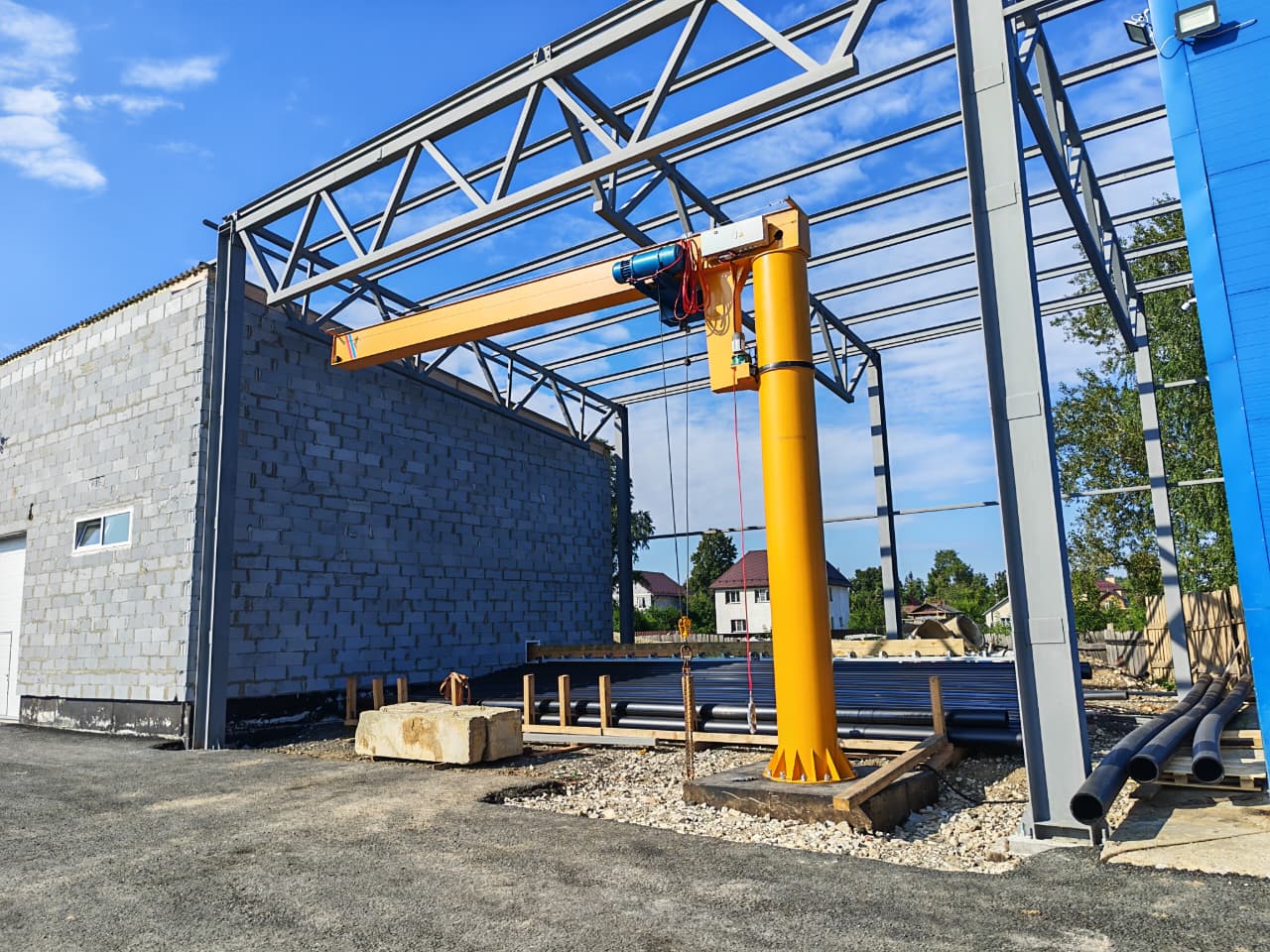

Промышленные предприятия активно используют консольные краны в своей деятельности. Особенно востребованы они на машиностроительных заводах, где требуется точная подача деталей на сборочные линии. В металлургической отрасли консольные краны незаменимы при работе с металлическими заготовками и готовой продукцией.

На складских комплексах эти механизмы обеспечивают эффективную организацию погрузочно-разгрузочных работ, позволяя оптимизировать логистические процессы. В портовой инфраструктуре консольные краны помогают в обработке грузов различной тоннажности.

Примеры использования

На автомобильном заводе консольный кран служит для подачи комплектующих на конвейерную линию, перемещения крупных узлов при сборке и транспортировке готовой продукции. В энергетическом секторе, например на тепловых электростанциях, эти механизмы используются для монтажа и обслуживания оборудования, перемещения запасных частей и материалов.

Судостроительные верфи активно применяют консольные краны при сборке корпусов судов, установке оборудования и проведении ремонтных работ. В пищевой промышленности на крупных производствах они помогают в перемещении ёмкостей с сырьём, упаковке готовой продукции и обслуживании производственных линий.

Компания ООО «ХК «Локус» зарекомендовала себя как надёжный поставщик грузоподъёмного оборудования. Предприятие предлагает полный комплекс услуг: от проектирования и изготовления консольных кранов до их монтажа и последующего обслуживания.

Индивидуальный подход к каждому клиенту позволяет создавать решения, максимально соответствующие специфике производства. Компания учитывает особенности производственного процесса, требования к грузоподъёмности и условия эксплуатации, что гарантирует эффективность использования оборудования.

Высокое качество продукции обеспечивается современным производственным оборудованием и строгим контролем на всех этапах изготовления. Специалисты компании обладают многолетним опытом работы в сфере грузоподъёмной техники, что гарантирует надёжность и долговечность поставляемого оборудования.

Сервисное обслуживание осуществляется квалифицированными специалистами, которые оперативно реагируют на заявки клиентов и обеспечивают бесперебойную работу оборудования. Компания также предлагает обучение персонала и консультации по вопросам эксплуатации консольных кранов.

Выбирая ООО «ХК «Локус», предприятия получают не просто оборудование, а комплексное решение для оптимизации своих производственных процессов с гарантией качества и профессиональной поддержки на всех этапах сотрудничества.
