Из чего состоит оптический кабель ОКГТ

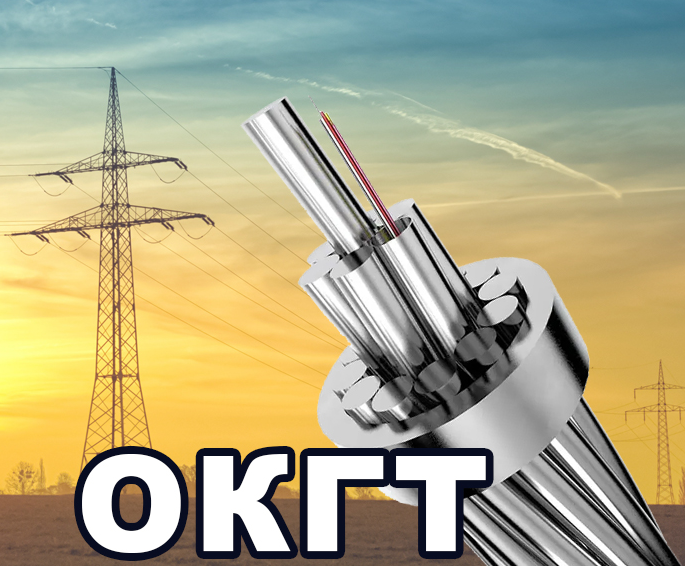

Оптический кабель ОКГТ состоит из следующих основных элементов:
1.Стекловолоконная нить заключается в полимерную изоляцию, защищающую от механического истирания и влаги. Несколько (обычно от 4 до 12) таких нитей помещаются в полимерную трубку, заполненную гидрофобным гелем. Диаметр трубки намного больше диаметра каждой нити, поэтому стеклянные нити свободно перемещаются внутри трубки, адаптируясь к изгибам и переменной длине конструкции.
2.Одна или несколько полимерных трубок помещаются внутрь защитной металлической трубки, которая может быть изготовлена из сварной нержавеющей стали или экструдированного алюминия. Полость защитной трубки заполнена гидрофобным гелем. Такая герметичная металлическая трубка с оптоволоконными нитями внутри называется оптическим модулем.
3.Если в грозотросе имеется один модуль, он располагается по центру, а вокруг него в один или два повива навиваются проволоки. Используются стальные проволоки, плакированные алюминием, либо сочетание стальных проволок с алюминиевыми.
4.Если оптических элементов несколько, они встраиваются во внутренний повив троса, чередуясь с другими проволоками такого же диаметра: стальными, алюминиевыми или стальными, плакированными алюминием.
Также в конструкции кабеля типа ОКГТ можно выделить внешний одинарный или двойной повив преформированных проволок.
