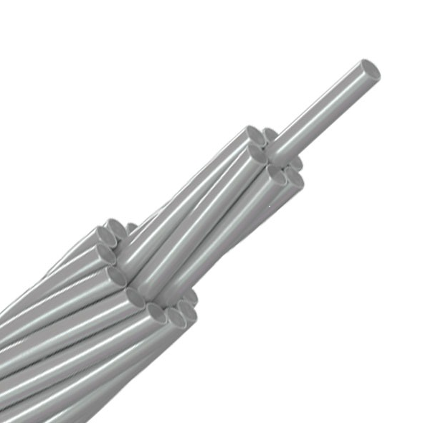

Грозозащитный трос — это специальное металлическое изделие, предназначенное для защиты объектов от прямых ударов молнии. Он представляет собой прочный стальной трос, натянутый вдоль воздушных линий электропередачи или над зданиями и сооружениями, и выполняет функцию молниеприёмника. Его основное назначение — безопасно принять электрический заряд молнии и отвести его в землю, предотвращая повреждение оборудования и возгорание. Грозотрос устанавливается по всей длине ЛЭП или других объектов, подвергающихся риску воздействия атмосферных перенапряжений.

Широкое применение грозотросы нашли в энергетике, промышленности, на железнодорожных объектах, в телекоммуникационной отрасли и в строительстве. Особенно актуален он на высоковольтных линиях, где удары молнии могут не только повредить провода и опоры, но и вызвать выход из строя трансформаторов, короткие замыкания и аварии. Также грозотросы применяются при прокладке волоконно-оптических линий связи, включая модификации с встроенным оптическим кабелем (ОКГТ), когда грозозащита совмещена с передачей данных.

Монтаж грозозащитного троса осуществляется с соблюдением ряда технических норм и требований. Перед началом работ проводится расчёт точки крепления троса, определяются натяжение, длина пролёта и способ заземления. Грозотрос крепится к опорам с помощью специальных зажимов, траверс и кронштейнов. На каждом этапе контролируется его натяжение и угол провеса, особенно важно обеспечить надёжный электрический контакт с заземляющим контуром, который позволяет эффективно отводить ток молнии в землю. Заземление выполняется на каждой опоре или через заземляющие устройства, расположенные через несколько пролётов. Технология монтажа зависит от типа ЛЭП — на ВЛ 110, 220 или 500 кВ применяются разные по диаметру и конструкции тросы, как с сердечником, так и без него.

ООО «ХК «Локус» реализует грозотрос различных модификаций — от базовых стальных тросов до современных композитных и ОКГТ решений с интеграцией оптоволокна. Мы осуществляем поставки напрямую с заводов, предоставляем сертификаты соответствия и предлагаем услуги инжиниринга, расчёта и сопровождения проекта. На складе поддерживается широкий ассортимент тросов по марке, диаметру и конструктивному исполнению, включая варианты для холодного климата и высокой коррозионной стойкости.

🔽 Ниже таблица доступных модификаций грозотросов:

Обозначение ГТК	Обозначение согласно междунар. стандарту IEC 61232	Обозначение согласно классификатора ЗТТ	Внешний диаметр ГТК, мм	Масса ГТК, кг/км	МПР, кН	МДРН, кН	СЭН, кН	Сечение по площади стальных проволок, плакированных алюминием, мм2	Сечение по площади алюминиевых проволок, мм2	Общее сечение ГТК, мм2	Омное сопротивление при 20°C, Ом/км,	Устойчивость к короткому замыканию по терм. параметру, кА2с (Начальная температура – 25оС Конечная температура – 300оС)	Темп. коэф. линейного расширения, 10-6 1/ºС	Финальный модуль упругости, кг/мм2	Начальный (монтажный) модуль упругости, кг/мм2	Модуль упругости на растяжение, кг/мм2
ГТК20- 0/38-7,9мм- 10кА2·с-48кН	ACS 20-0/37,6-7,9mm	JLB20A-38-7	7,9	249	48	30,6	14	37,6	-	37,6	2,289	10,2	12,6	157,5	139,5	122,9
ГТК20- 0/48-9,2мм- 17кА2·с-61кН	ACS 20-0/48,1-9,2mm	JLB20A-48-7	9,2	318	61	39,3	18	48,1	-	48,1	1,786	16,6	12,6	158	140	123,3
ГТК20- 0/60-9,8мм-26кА2·с-71кН	ACS 20-0/58,6-9,8mm	JLB20A-60-7	9,78	389,6	70,9	49,2	23	58,56	-	58,6	1,462	26,2	13	158	137,4	123,2
ГТК20- 0/71-10,9мм-37кА2·с-88кН	ACS 20-0/71,4-10,9mm	JLB20A-71-7	10,9	473	88	58,4	26	71,4	-	71,4	1,203	36,7	12,6	157,8	139,8	123,2
ГТК20- 0/82-11,9мм-48кА2·с-106кН	ACS 20-0/82,1-11,9mm	JLB20A-82-7	11,9	545	106	66,7	32	82,1	-	82,1	1,05	48,4	12,6	156,8	138,9	122,3
ГТК20- 0/100-13,1мм-73кА2·с-130кН	ACS 20-0/100,6-13,1mm	JLB20A-100-19	13,1	669	130	81,4	39	100,6	-	100,6	0,858	72,6	12,6	156,3	138,5	122
ГТК20- 0/113-13,9мм-92кА2·с-146кН	ACS 20-0/113,2-13,9mm	JLB20A-113-19	13,9	752	146	91,7	44	113,2	-	113,2	0,762	91,8	12,6	156,4	138,6	122,1
ГТК20- 0/123-14,4мм-108кА2·с-155кН	ACS 20-0/123,1-14,4mm	JLB20A-123-19	14,4	821	155	99	47	123,1	-	123,1	0,703	108,2	12,6	155,6	137,8	121,4
ГТК20- 0/141-15,4мм-143кА2·с-179кН	ACS 20-0/141,3-15,4mm	JLB20A-141-23	15,4	939	179	114,5	54	141,3	-	141,3	0,611	142,9	12,6	156,5	138,6	122,1
ГТК20- 0/184-17,7мм-243кА2·с-225кН	ACS 20-0/183,6-17,7mm	JLB20A-184-23	17,7	1220	225	148,8	68	183,6	-	183,6	0,47	243	12,6	156,5	138,6	122,1
ГТК20- 0/216-19,2мм-238кА2·с-261кН	ACS 20-0/216,5-19,2mm	JLB20A-216-23	19,2	1439	261	175,3	78	216,5	-	216,5	0,399	335,8	12,6	156,4	138,5	122
ГТК20- 0/245-20,4мм-428кА2·с-314кН	ACS 20-0/244,8-20,4mm	JLB20A-245-23	20,4	1635	314	196,8	94	244,8	-	244,8	0,354	428	12,6	155,3	137,6	121,3
ГТК20- 0/50-9,1мм- 18кА2·с-64кН	ACS 20-0/49,6-9,1mm	JLB20A-50-7	9,1	328	64,2	40,6	19	49,6	-	49,6	1,73	17,7	12,6	157,9	139,9	123,2
ГТК20- 0/70-11,1мм-36кА2·с-91кН	ACS 20-0/70,7-11,1mm	JLB20A-70-7	11,1	469	91,1	57,3	27	70,7	-	70,7	1,221	35,8	12,6	156,6	138,7	122,2
ГТК20- 0/90-12,1мм-53кА2·с-111кН	ACS 20-0/86,3-12,1mm	JLB20A-90-7	12,1	574	111,2	69,9	33	86,3	-	86,3	1	53,4	12,6	156,4	138,5	122
ГТК20- 0/100-13,2мм-74кА2·с-131кН	ACS 20-0/101,7-13,2mm	JLB20A-100-19	13,2	676	131,2	82,4	39	101,7	-	101,7	0,849	74,2	12,6	156,4	138,5	122
ГТК20- 0/120-14,2мм-99кА2·с-152кН	ACS 20-0/117,8-14,2mm	JLB20A-120-19	14,2	783	152,1	95,3	46	117,8	-	117,8	0,733	99,4	12,6	156,2	138,4	121,9
ГТК20- 0/300-22,6мм-637кА2·с-383кН	ACS 20-0/298,5-22,6mm	JLB20A-300-23	22,6	1990	383,03	240,3	115	298,5	-	298,5	0,29	636,7	12,6	155,5	137,7	121,3
ГТК30- 0/50-9,1мм- 24кА2·с-39кН	ACS 30-0/49,6-9,1mm	JLB30A-50-7	9,1	284	39,48	27,64	13,82	49,6	-	49,6	1,165	23,8	13,8	128,7	114	100,4
ГТК30- 0/70-11,1мм-50кА2·с-57кН	ACS 30-0/70,7-11,1mm	JLB30A-70-7	11,1	420	57,36	40,15	20,07	70,7	-	70,7	0,8158	49,9	13,8	127,7	113,2	99,7
ГТК30- 0/90-12,1мм-71кА2·с-68кН	ACS 30-0/86,3-12,1mm	JLB30A-90-7	12,1	493	68,23	47,76	23,87	86,3	-	86,3	0,6772	70,6	13,8	127,4	112,8	99,4
ГТК30- 0/100-13,2мм-98кА2·с-80кН	ACS 30-0/101,7-13,2mm	JLB30A-100-19	13,2	596	80,39	56,27	28,14	101,7	-	101,7	0,5899	98,4	13,8	127,5	112,9	99,5
ГТК30- 0/120-14,2мм-132кА2·с-93кН	ACS 30-0/117,8-14,2mm	JLB30A-120-19	14,2	687	93,18	65,22	60,62	117,8	-	117,8	0,5063	131,8	13,8	127,4	112,8	99,4
ГТК30- 0/300-22,6мм-845кА2·с-236кН	ACS 30-0/298,5-22,6mm	JLB30A-300-23	22,6	1740	235,98	165,19	82,59	298,5	-	298,5	0,1996	845,4	13,8	126,9	112,4	99
ГТК40- 0/50-9,1мм- 28кА2·с -31кН	ACS 40-0/49,96-9,1mm	JLB40A-50-7	9,1	235	30,63	27,31	10,71	49,96	-	49,96	0,8737	28,5	15,5	106,3	94,2	83
ГТК40- 0/70-11,1мм-60кА2·с-44кН	ACS 40-0/72,58-11,1mm	JLB40A-70-7	11,1	347	44,49	31,14	15,57	72,58	-	72,58	0,6118	60,15	15,5	105,4	93,4	82,3
ГТК40- 0/90-12,1мм-85кА2·с-53кН	ACS 40-0/86,34-12,1mm	JLB40A90-7	12,1	410	52,92	37,04	18,52	86,34	-	86,34	0,5079	85,2	15,5	105,2	93,2	82,1
ГТК40- 0/100-13,2мм-118кА2·с-62кН	ACS 40-0/101,7-13,2mm	JLB40A-100-19	13,2	493	62,36	43,65	21,82	101,7	-	101,7	0,4424	118,35	15,5	105,3	93,2	82,1
ГТК40- 0/120-14,2мм-158кА2·с-72кН	ACS 40-0/117,9-14,2mm	JLB40A-120-19	14,2	568	72,28	50,59	25,29	117,9	-	117,9	0,3797	158,55	15,5	105,2	93,2	82,1
ГТК40- 0/300-22,6мм-1018кА2·с-183кН	ACS 40-0/298,6-22,6mm	JLB40A-300-23	22,6	1437	183,04	128,13	64,06	298,6	-	298,6	0,1497	1018,5	15,5	104,8	92,8	81,7
ГТК20-0/42-9,2мм- 13кА2·с-54кН	ACS 20-0/41,8-9,2mm	JLB20A-42-7	9,2	297	54	34	18	41,8	-	43,7	2,011	13,2	12,1	157,1	133,2	117,3
ГТК20-15/63- 12,1мм-39кА2·с-85кН	ACS 20-14,9/62,8-12,1mm	JLB20A-15/63-7	12,1	478	85	54,2	26	62,8	14,9	79,5	0,842	38,9	13,2	138,6	117,4	100,8
ГТК20-0/123- 14,8мм-111кА2·с-160кН	ACS 20-0/123,7-14,8mm	JLB20A-123-19	14,8	832	160	100,2	48	123,7	-	125,3	0,693	111,3	12,4	155,1	136,9	120,4
ГТК20-0/115- 16,6мм-175кА2·с-191кН	ACS 20-0/155,3-16,6mm	JLB20A-115-19	16,6	10348	191	125,8	57	155,3	-	156,9	0,553	174,9	12,5	156,4	137,1	120,8

//locus.ru/uploadedFiles/files/paratmetry-gtk-prilozhenie-k-tu-.xlsx

Ссылка на каталог
