Что такое консоль крана
Консоль крана — это важный элемент конструкции, встречающийся в мостовых, козловых и консольных кранах, и напрямую влияющий на рабочую зону оборудования и его функциональные возможности. По сути, консоль представляет собой выносную часть балки или стрелы, которая позволяет расширить зону действия грузоподъёмного механизма за пределы основного пролёта.
В мостовых кранах консоль особенно актуальна для подвесных однобалочных систем: здесь тележка передвигается по нижнему поясу балки, подвешенной к перекрытиям, а вылет за пределы зоны крепления позволяет обрабатывать участки у стен, колонн, складских полок, к которым кран без консоли попросту не дотянется. В опорных мостовых кранах организация консоли возможна, но сложна — требуется усиление балок, пересмотр расчётов нагрузки и точная адаптация под условия эксплуатации. Поэтому в таких конструкциях консоль применяется реже.
Аналогичным образом, в подвесных двухбалочных кранах консоли проектируются реже, так как это существенно усложняет всю конструкцию, требует большего бюджета и инженерной точности. У козловых кранов консоль выступает как продолжение балки за пределами опорных стоек и даёт возможность загружать и разгружать транспорт, стоящий вне зоны основного пролёта. Такая конструкция требует особого внимания к расчётам, так как вынос за опору создаёт сложные нагрузки, включая крутящий момент, изгибающие усилия и вибрационные колебания. Поэтому консоли в козловых кранах всегда усиливаются рёбрами жёсткости, дополнительными накладками и специальными сварными узлами.
Кроме того, часто грузоподъёмность консоли бывает ниже, чем центральной части, и это фиксируется в технической документации. При проектировании мостовых и козловых кранов может использоваться одна консоль или две, в зависимости от специфики объекта. Одноконсольные решения применимы, если важно улучшить доступ к одной стороне объекта, например, вдоль стены. Двухконсольные — позволяют захватывать и левую, и правую зону, при этом конструкция становится более сбалансированной. Но и стоимость, и сложность такого проекта возрастают.
Также необходимо учитывать, что при удлинении консолей могут возникать дополнительные вибрации и нагрузки, особенно при пуске, торможении, или под действием ветра — особенно это касается козловых кранов, работающих на открытых площадках.

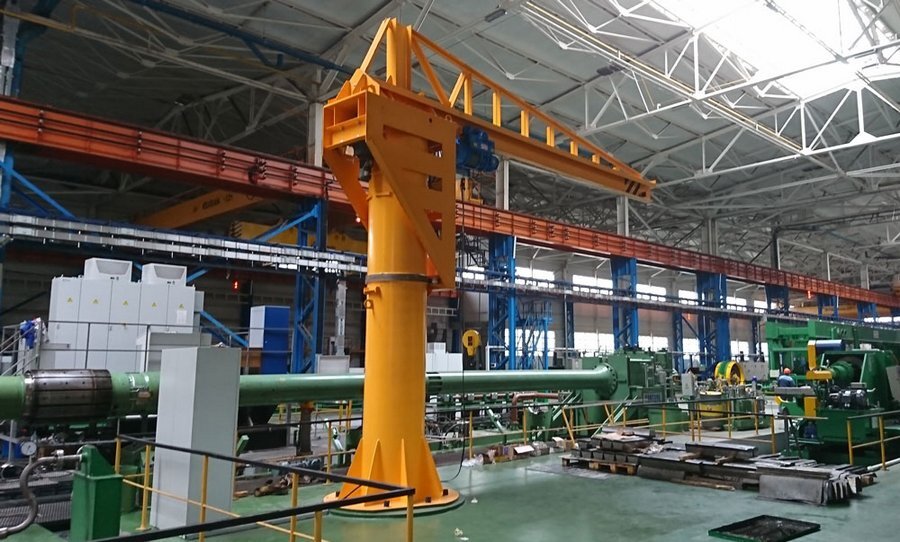

Консольные краны, в отличие от мостовых и козловых, представляют собой полностью самостоятельную конструкцию. Основной элемент — горизонтально установленная балка (стрела), закреплённая на вертикальной колонне или стене. По этой стреле движется таль или тельфер. Такие краны могут быть как поворотными (стрела вращается до 360°), так и неподвижными. Их применяют в зонах, где невозможно использовать мостовые или козловые конструкции: у ворот, вдоль стен, на погрузочных площадках. Консольные краны легко монтируются, не требуют прокладки рельсов, а при этом обеспечивают хороший радиус действия.
Длина консоли, будь то мостового, козлового или консольного крана, рассчитывается строго индивидуально. Учитываются рабочая нагрузка, частота использования, условия эксплуатации, температура, нормативы по прогибам, прочности металла, качество сварных швов и требования стандартов, таких как ГОСТ, СНиП и ISO. Недопустимо превышение допустимых значений прогиба — это приводит к потере точности, ускоренному износу оборудования и снижению безопасности. При расчёте длины консоли также важно учитывать факторы пространства — например, наличие колонн, транспорта, проходов, а также требований к манёвренности груза.
Принято считать, что в мостовом кране длина консоли должна составлять не менее половины длины концевой балки, в козловом — около трети пролёта. В консольных кранах длина стрелы определяется задачами заказчика и конструктивной жёсткостью колонны или стены.
Консоль крана — это не просто «выступ», а полноценный рабочий элемент, требующий инженерного подхода, прочного расчёта и понимания условий, в которых он будет эксплуатироваться. Именно поэтому при заказе кранов с консолями специалисты ООО «ХК «Локус» проводят детальные расчёты, разрабатывают индивидуальные чертежи и предоставляют решения, полностью соответствующие требованиям безопасности, надёжности и эффективности.
