Что такое ГТК грозозащитный трос , какие бывают виды ГТК .
Когда мы смотрим на линию электропередачи, наш взгляд обычно скользит по мощным фазным проводам, но настоящим невидимым стражем энергосистемы является то, что закреплено на самой вершине опоры — грозозащитный трос, или ГТК. ООО «ХК «Локус» специализируется на поставке именно этого критически важного элемента по всей России, потому что от его качества и правильного выбора зависит, погаснут ли лампочки в миллионах домов после первого же летнего ливня. Статистика неумолима: до семидесяти процентов аварий на линиях 35–110 кВ связано с грозовыми перенапряжениями. Трос работает как огромный громоотвод: ток молнии, попавший в него, уходит по тросу в землю через контур заземления опоры, минуя фазные провода. Однако функции ГТК гораздо шире — это и снижение наведённых напряжений, и улучшение электромагнитной обстановки вокруг линии.
Перейти в каталог ГТК

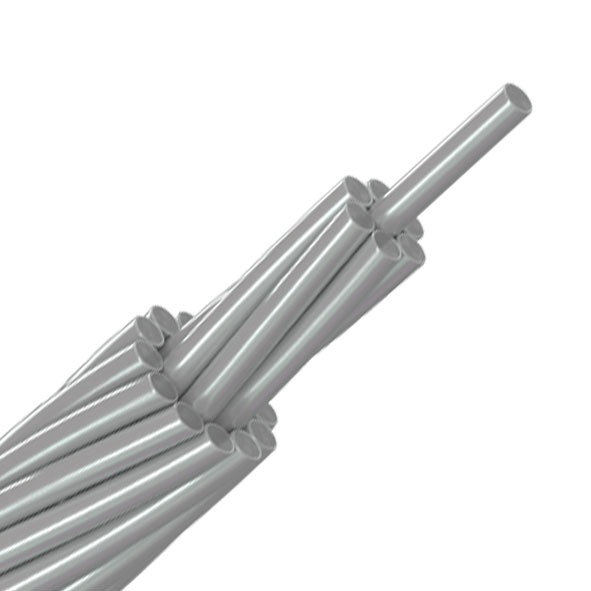

На рынке встречаются разные типы тросов. Самые бюджетные — стальные оцинкованные, но их срок службы редко превышает пятнадцать-двадцать лет, особенно в агрессивной среде промышленных зон или морских побережий, где коррозия уничтожает металл безжалостно. Золотым стандартом надёжности сегодня стали стальные плакированные тросы — именно их поставляет «ХК «Локус». Внутри такой конструкции находится стальная сердцевина, отвечающая за прочность на разрыв, а снаружи — слой алюминия, который защищает от коррозии и улучшает токопроводность. Есть ещё комбинированные тросы с оптическим каналом, которые одновременно и грозозащищают, и передают данные, но сейчас мы сосредоточимся на классических ГТК, ведь при их выборе инженер сталкивается с несколькими ключевыми параметрами.
Первый из них — толщина слоя плакирования, то есть процент покрытия стальной проволоки алюминием. Этот показатель может составлять четырнадцать, двадцать, тридцать или сорок процентов. Чем выше процент, тем лучше защита от коррозии. Для сухих и чистых районов достаточно минимальных значений, но для восьмидесяти процентов территории России стандартом является двадцать-тридцать процентов. А вот для районов Крайнего Севера или вблизи химических производств мы настоятельно рекомендуем трос с сорокапроцентным плакированием — разница в цене окупается уже через пять лет отсутствием дорогостоящей замены проржавевшего троса.
Второй важнейший параметр — наружный диаметр, который может варьироваться от семи до двадцати пяти миллиметров с точностью до десятой доли миллиметра. В России типичные номинальные диаметры — 9,1; 11,1; 12,1 и 13,2 миллиметра. Диаметр напрямую влияет на механическую прочность, нагрузку на опоры и совместимость с креплениями. Для сложных переходов через судоходные реки или глубокие ущелья используют тросы диаметром более двадцати миллиметров. И это не каприз конструктора: увеличение диаметра с девяти до тринадцати миллиметров повышает прочность на разрыв почти вдвое, позволяя делать пролёты длиной до пятисот метров без промежуточных опор.
Третий критический параметр — термическая стойкость к току короткого замыкания, измеряемая в кА²с. Она отражает способность троса выдержать импульсный ток молнии без разрушения. Диапазон здесь огромен — от пяти до двухсот кА²с. Для линий с низкой нагрузкой достаточно пятидесяти единиц, а стандарт для большинства ЛЭП 35–110 кВ лежит в интервале от пятидесяти до ста. Но для подходов к подстанциям, где токи короткого замыкания могут достигать четырёхсот-пятисот кА²с, необходим трос с термической стойкостью выше ста. Если выбрать слишком слабый трос, он просто испарится в месте удара молнии. И это не преувеличение: ток молнии может достигать двухсот тысяч ампер, и использование неподходящего троса на магистральных линиях — это преступная экономия.
Наконец, прочность на разрыв, или МПР, измеряемая в килоньютонах. Она варьируется от двадцати пяти до ста девяноста девяти кН. Для малых пролётов и линий низкого напряжения хватает двадцати пяти-пятидесяти килоньютонов, для стандартных ЛЭП 35–110 кВ нужны пятьдесят-сто. А вот для больших пролётов, районов с сильным гололёдом и шквальными ветрами требуются значения выше ста килоньютонов. Все эти параметры тесно связаны: чем больше диаметр, тем выше прочность на разрыв и термическая стойкость. И наоборот, увеличение слоя плакирования повышает коррозионную стойкость, но чуть снижает механическую прочность — инженеру всегда приходится искать баланс. В сложных условиях, где сочетаются гололёд, сильные ветры и высокие токи короткого замыкания, выбирают трос с большим диаметром, высокой МПР и термической стойкостью.
Разобраться в маркировке несложно. Например, ГТК20–0/50–9,1/60 расшифровывается так: ГТК20 означает тип плакированной проволоки с двадцатью процентами алюминия в сечении, ноль — площадь сечения алюминиевых проволок, пятьдесят — площадь сечения стальных проволок, 9,1 — наружный диаметр в миллиметрах, а шестьдесят — прочность на разрыв в килоньютонах. За этими цифрами стоит реальная надёжность.
Почему же энергетики всё чаще обращаются к современным ГТК именно через поставки ООО «ХК «Локус»? Во-первых, потому что замена проржавевшего старого троса — это всегда отключение линии, подъёмники, бригады и многодневный простой. Коррозионностойкий ГТК с плакированием тридцать процентов служит более пятидесяти лет. Лозунг здесь прост: купи один раз — забудь на полвека. Во-вторых, мы подбираем не просто самый толстый трос, а связку параметров под конкретные условия: для линии десять киловольт не нужен трос на сто девяносто девять килоньютонов, а для перехода через Волгу — жизненно необходим. В-третьих, мы учитываем российскую специфику: ваша линия находится во второй ветровой зоне или в районе с сотней грозовых часов в год? У нас есть готовое решение для любого климатического пояса — от Калининграда до Камчатки.
Можно ли построить ЛЭП без грозозащитного троса? Технически — да. Но это всё равно что построить дом без молниеотвода в центре грозового фронта. Линии напряжением 110 киловольт и выше без троса поражаются молниями с вероятностью восемьдесят-девяносто процентов ежегодно. Один удар — это отключение потребителей, выход из строя трансформаторов и миллионные убытки. Экономия на толщине плакирования или диаметре оборачивается внеплановыми заменами каждые пять-семь лет. Наши тросы — это инвестиция в коэффициент готовности сети, который стремится к единице. И в условиях роста числа аномальных погодных явлений — ледяных дождей, шквалистого ветра, супергроз — только правильно рассчитанный трос с запасом по прочности и термической стойкости гарантирует, что свет не погаснет в самый неподходящий момент.
Мы подбираем инженерные решения под вашу нагрузку, климат и бюджет. Если вам нужен расчёт под конкретные параметры — достаточно назвать напряжение линии, длину пролёта и район строительства, и мы рассчитаем идеальный ГТК за пятнадцать минут. Потому что настоящая надёжность начинается с правильного выбора.
