ГАК мостового крана. Разновидности ГАКов мостового крана.

Грузовой крюк (ГАК) представляет собой важнейший элемент грузоподъёмного оборудования мостового крана, предназначенный для захвата и надёжного удержания грузов при выполнении подъёмно-транспортных операций. Термин «ГАК» имеет морское происхождение и пришёл в краностроение из парусного флота, где так называли специальные крюки для крепления снастей и подъёма грузов на кораблях.

В современной краностроительной практике применяются различные типы грузовых крюков, которые различаются по конструктивным особенностям и назначению. Однорогие крюки используются преимущественно в мостовых кранах общего назначения, тогда как двурогие варианты находят применение при работе с крупногабаритными и длинномерными грузами, требующими равномерного распределения нагрузки.

Производство грузовых крюков осуществляется из высококачественных легированных сталей, обладающих повышенной прочностью и износостойкостью. Наиболее распространёнными являются марки стали 20 и 20Л, которые проходят обязательную термическую обработку для достижения необходимых механических характеристик. Для работы в особых условиях могут применяться специальные сплавы с повышенной устойчивостью к коррозии и экстремальным температурам.

Крепление крюка к грузоподъёмному механизму осуществляется через специальную траверсу или напрямую к канатной обойме. В конструкции предусмотрены предохранительные замки различных типов, предотвращающие самопроизвольное выпадение грузозахватных приспособлений. Современные ГАКи оснащаются системами защиты от перегрузок и устройствами контроля положения.

Для обеспечения безопасной эксплуатации в конструкцию грузового крюка интегрируются различные защитные элементы. Предохранительный замок предотвращает случайное раскрытие зева при подъёме груза, а специальные накладки защищают от износа рабочие поверхности. В некоторых моделях применяются датчики контроля нагрузки и системы автоматического отключения при превышении допустимых параметров.

При эксплуатации грузового крюка необходимо регулярно проводить технический осмотр всех элементов конструкции. Особое внимание уделяется состоянию предохранительного замка, целостности резьбы и наличию всех крепёжных элементов. Периодическая проверка грузоподъёмности и состояния поверхности крюка позволяет предотвратить аварийные ситуации и обеспечить безопасную работу оборудования.

Кованые однорогие крюки являются наиболее распространенным типом грузозахватных устройств. Их грузоподъемность варьируется в зависимости от типа привода и режима работы крана:

• Для механизмов с ручным приводом производятся крюки грузоподъемностью от 0,4 до 20 тонн

• В случае машинного привода при легком и среднем режимах работы диапазон составляет 0,32-100 тонн

• При тяжелом и весьма тяжелом режимах работы машинное оборудование оснащается крюками грузоподъемностью 0,25-80 тонн

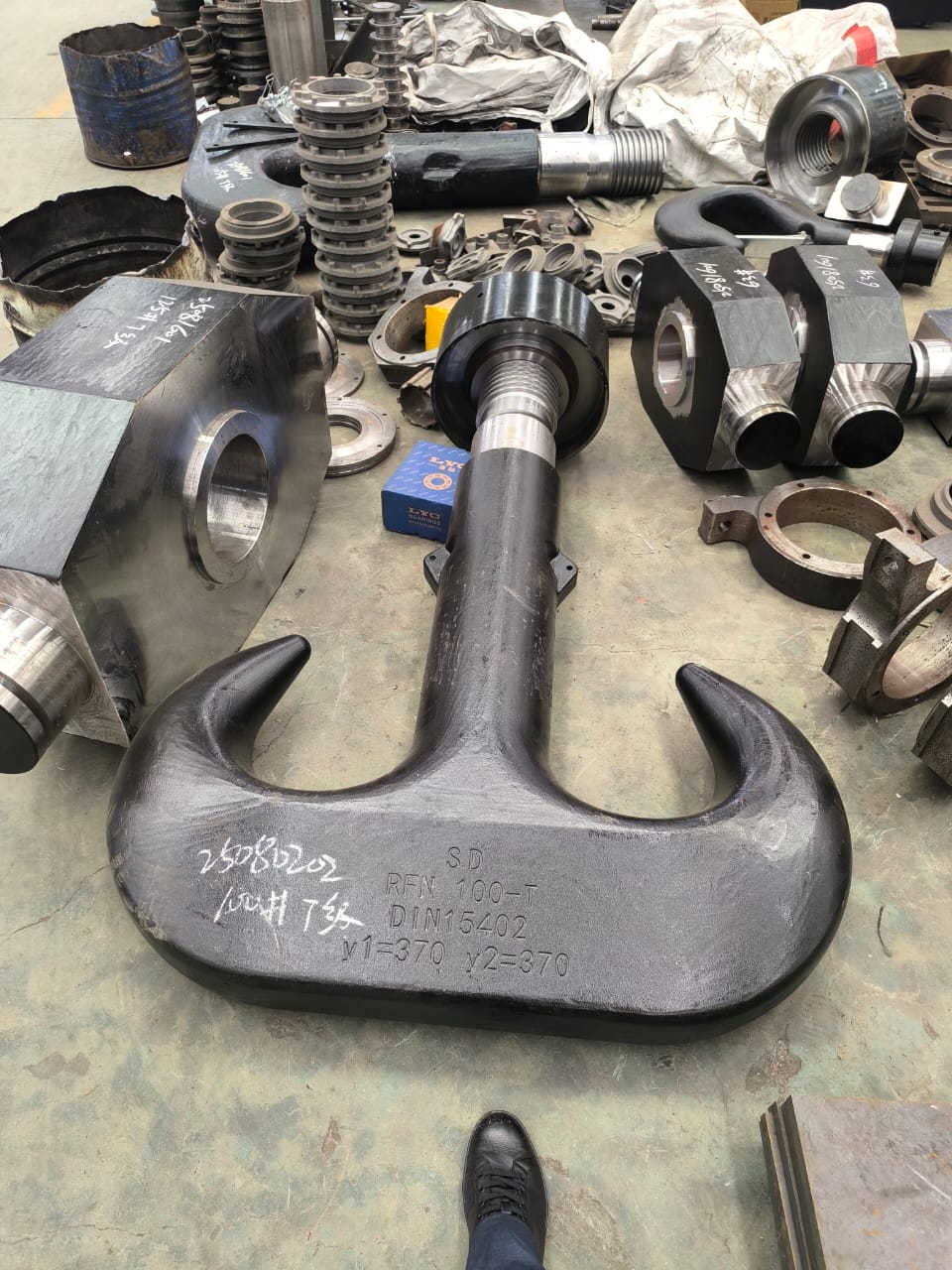

Двурогие кованые крюки применяются преимущественно на кранах большой грузоподъемности и при работе с длинномерными грузами. Их характеристики по грузоподъемности следующие:

• Для ручных механизмов производятся крюки от 8 до 20 тонн

• При машинном приводе в условиях тяжелого режима работы диапазон составляет 5-100 тонн

Пластинчатые крюки представляют собой более сложную конструкцию, предназначенную для работы с особо тяжелыми грузами. Они изготавливаются из отдельных элементов листовой стали и имеют следующие показатели грузоподъемности:

• Однорогие пластинчатые крюки для литейных кранов производятся грузоподъемностью 40-315 тонн

• Двурогие пластинчатые крюки для кранов общего назначения выпускаются в диапазоне 80-320 тонн

Выбор типа крюка осуществляется с учетом не только номинальной грузоподъемности крана, но и условий его эксплуатации. При нагрузках свыше 3 тонн крюки оснащаются упорными подшипниками качения для повышения надежности работы. Для крюков грузоподъемностью более 5 тонн предусматривается специальное крепление с использованием стопорных планок, исключающее самопроизвольное свинчивание гайки крепления.

Все грузовые крюки независимо от их грузоподъемности должны соответствовать действующим государственным стандартам и иметь необходимую маркировку с указанием производителя, заводского номера, грузоподъемности и материала изготовления.

В процессе проектирования мостового крана завод-изготовитель начинает работу с тщательного анализа технического задания. На этом этапе специалисты уделяют особое внимание основным параметрам будущего крана, среди которых грузоподъёмность играет определяющую роль в выборе базового размера и типа крюка. Не менее важными факторами являются режим работы крана, который влияет на требования к износостойкости крюковой подвески, а также условия эксплуатации, определяющие выбор материала изготовления и необходимость защитных покрытий. Тип перемещаемых грузов также имеет существенное значение, поскольку может потребовать использования специальных захватов определённой конструкции.

После определения основных требований инженеры приступают к выполнению комплексных расчётов. В ходе инженерного проектирования производится определение максимальной нагрузки с учётом возможных динамических воздействий. Особое внимание уделяется расчёту прочности всех элементов крюковой подвески, включая проверку на усталостную прочность при циклических нагрузках. Важным этапом является также анализ прочности сварных соединений, которые должны обеспечивать надёжность конструкции в течение всего срока службы.

При выборе конкретного типа крюка учитываются конструктивные особенности будущего крана. Для мостовых кранов малой грузоподъёмности, не превышающей 5 тонн, обычно применяются кованые однорогие крюки, которые зарекомендовали себя как надёжное и эффективное решение для подобных задач. В случае если грузоподъёмность крана находится в диапазоне от 5 до 50 тонн, предпочтение отдаётся кованым двурогим крюкам, обеспечивающим более равномерное распределение нагрузки. Для тяжёлых мостовых кранов, способных поднимать грузы массой более 50 тонн, проектируются пластинчатые крюки особой конструкции. Особого внимания заслуживают краны, предназначенные для работы с длинномерными грузами — для них разрабатываются специальные крюки с увеличенным зевом, обеспечивающие надёжный захват и безопасную транспортировку.

В процессе выбора материала и технологии производства учитываются множество факторов. Марка стали подбирается исходя из предполагаемых нагрузок и условий эксплуатации. Способ изготовления — ковка, штамповка или сварка — определяется требованиями к прочности и долговечности конструкции. Обязательной является термическая обработка, позволяющая достичь необходимых механических характеристик материала. Для защиты от коррозии применяются специальные покрытия, выбор которых зависит от условий эксплуатации крана.

Безопасность является приоритетным аспектом при проектировании крюковой подвески. В конструкцию включаются различные защитные механизмы, среди которых особое место занимают предохранительные замки различных конструкций, предотвращающие самопроизвольное выпадение груза. Системы защиты от перегрузок обеспечивают безопасность при превышении допустимой нагрузки, а устройства контроля положения крюка позволяют оператору точно позиционировать груз. Аварийные тормоза и блокировки являются дополнительными элементами безопасности, существенно повышающими надёжность конструкции.

Строгий контроль качества осуществляется на всех этапах производства. Проверке подвергаются все сварные швы, проводится комплексное испытание на прочность и выносливость. Геометрические параметры конструкции тщательно контролируются, чтобы обеспечить точное соответствие проектным требованиям. Функционирование всех механизмов проверяется в условиях, максимально приближенных к реальным. Каждый изготовленный крюк получает необходимую маркировку с указанием всех технических характеристик.

Завершающим этапом является документальное оформление всей проделанной работы. Техническая документация включает подробные расчётные схемы с обоснованием принятых решений, комплект чертежей всех узлов конструкции, подробные инструкции по монтажу и эксплуатации. Завод-изготовитель предоставляет гарантийные обязательства и оформляет необходимые паспорта и сертификаты качества, подтверждающие соответствие продукции установленным стандартам и требованиям промышленной безопасности.

Такой комплексный подход к выбору и проектированию грузового крюка позволяет создать надёжную и безопасную конструкцию, полностью соответствующую требованиям заказчика и условиям эксплуатации. Все принимаемые решения основываются на действующих стандартах и нормах промышленной безопасности, что гарантирует высокое качество конечного продукта.
